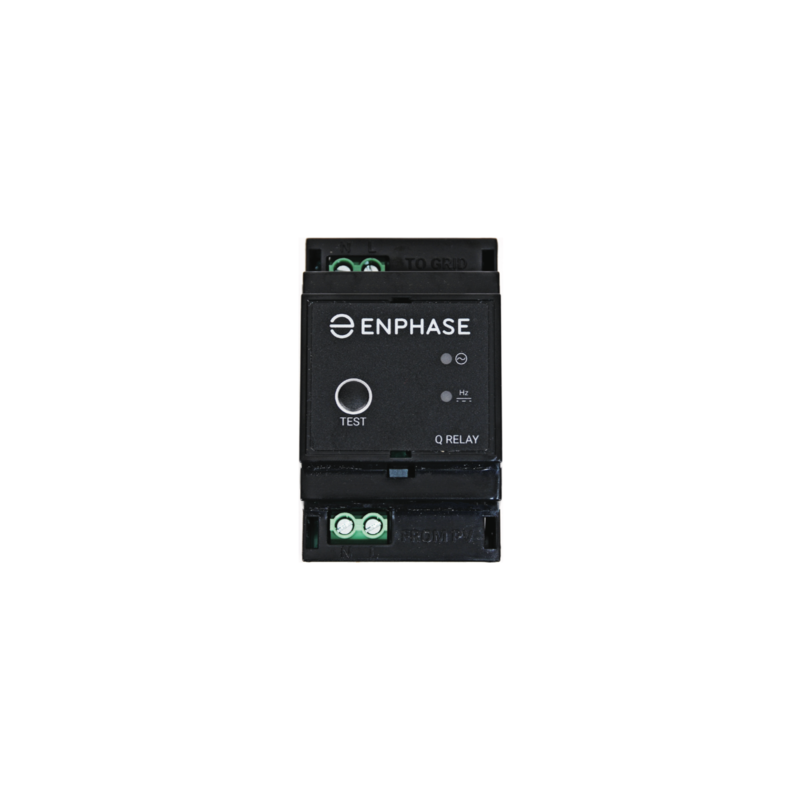

ENPHASE - Q RELAY monophasé

Caractéristiques techniques

• Tension d'alimentation : 230/240 V AC, 50 Hz

• Consommation à vide : 10 VA

• Capacité : jusqu'à 15 micro-onduleurs Enphase IQ-7 ou IQ-8

• Plage de tension de fonctionnement : 85 à 270 V AC

• Plage de fréquence de fonctionnement : 50 Hz ± 0,5 Hz

• Puissance de sortie : 4,8 kVA

• Type de sortie : contacteur unipolaire normalement ouvert (L1 et N)

• LEDs d'indication : deux LEDs (rouge/vert) pour signaler les anomalies de tension et de fréquence

• Montage : sur rail DIN standard de 35 mm

• Indice de protection : IP20 (à installer dans un environnement protégé)

• Température de fonctionnement : -40 °C à +50 °C

• Humidité : 0 % à 95 % sans condensation

• Dimensions : 107 mm (L) x 53 mm (l) x 35 mm (H)

• Poids : environ 0,3 kg

Installation & compatibilité

• Installation : Directement dans le coffret AC, en sortie des micro-onduleurs Enphase IQ-7 ou IQ-8.

• Compatibilité : Conçu pour les installations monophasées avec des micro-onduleurs Enphase IQ-7, IQ-8, IQ-7+ et IQ-8+.

• Nombre maximal de relais par système : Limité à quatre relais Q actifs par système.

Conformité & normes

• Normes de sécurité : Conforme à la norme IEC 61010 pour les équipements électriques.

• Conformité EMCI : Conforme aux normes IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2.

• Garantie : 5 ans.

Remarque

Le relais Q-RELAY-1P-FR est essentiel pour assurer la sécurité des installations photovoltaïques Enphase en France, conformément aux exigences de la norme VDE-AR-N 4105.
