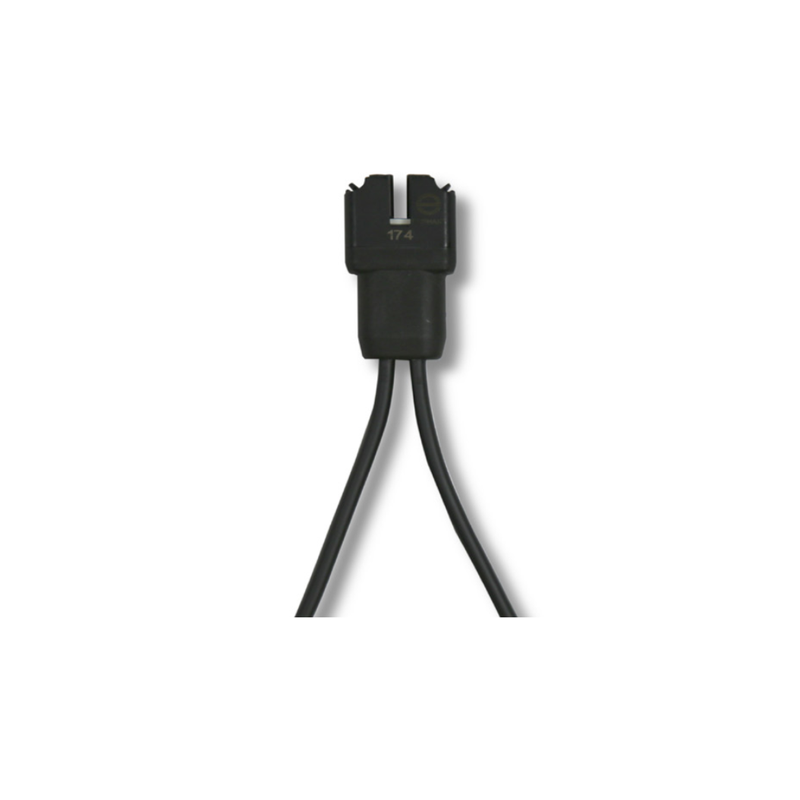

      Câble connecteur IQ7/IQ8 PAYSAGE monophasé - espacement connecteurs 2.0m

      Le câble Q‑25‑17‑240 est un câble bus AC conçu pour les micro-onduleurs des séries Enphase IQ7 et IQ8, destiné aux installations photovoltaïques monophasées avec panneaux en orientation paysage.

      Il s’agit d’un câble prêt à l’emploi, doté de connecteurs préinstallés, permettant un raccordement simplifié des micro-onduleurs.

      Donnez votre avis

      EU3234363840424446USXX5XSSMLXLXXLXXLArm Length6161,56262,56363,56464,5Bust Circumference8084889296101106111Waist Girth6165697377828792Hip Circumference87919599103108113118

        Caractéristiques techniques

        Propriété                                      Détail

        Référence fabricant Q‑25‑17‑240
        Usage Installation monophasée, orientation paysage (panneaux photovoltaïques)
        Compatibilité Micro-onduleurs Enphase IQ7, IQ8
        Section 2,5 mm² (conducteurs)
        Nombre de conducteurs 2 fils (phase + neutre)
        Connecteurs Préinstallés, Plug‑and‑Play
        Espacement entre connecteurs Environ 2,0 mètres
        Longueur utile Fourni sous forme de guirlande avec plusieurs connecteurs, destinés à autant de micro-onduleurs que nécessaire
        Tension nominale 250 VAC (conducteur), la tension de service est adaptée pour usage domestique monophasé
        Tension maximale Jusqu’à 600 V selon certains éléments de la connectique
        Courant nominal Environ 25 A selon dimensionnement et usage
        Indice de protection IP67 (étanchéité élevée pour usage extérieur)
        Type d’isolant Câble résistant aux UV, isolant conforme aux normes pour usage en extérieur
        Résistance aux températures Adapté pour usage humide / sec, températures élevées (le câble est conçu pour résister à des conditions extérieures variées)
        Sécurité / homologations Conforme aux normes CE, RoHS, résistant aux huiles (Oil Res I), résistant aux UV, protection feu selon norme européenne (par exemple classifications du type IEC pour câbles)
        Garantie

        Garantie fournisseur (souvent 2 ans)

        Atouts & avis d’utilisation

        • Installation rapide : les connecteurs étant déjà montés, cela réduit le temps de pose et les erreurs potentielles de branchement.

        • Légèreté : version plus légère que la génération précédente, facilitant la manipulation sur toiture.

        • Fiabilité : bonne résistance aux intempéries, aux UV, et étanchéité élevée pour usage durable.

        • Modularité : espacement régulier de 2,0 m entre les connecteurs permet d’adapter la pose selon le nombre de micro-onduleurs et l’agencement des modules.

        • Sécurité : absence de haute tension DC hors des panneaux (micro-onduleurs travaillent en AC), usage sécurisé sous conditions de bon dimensionnement.


        Conseils pratiques & limites

        • Il faut prévoir un câble par micro-onduleur pour raccorder tous les modules — un câble n’est pas multiple dans le sens d’un câble unique ramenant toute la chaîne entière sans connecteur intermédiaire.

        • À l’extrémité libre du câble, un embout de terminaison est nécessaire pour assurer l’étanchéité et la sécurité.

        • Vérifier la section et le calibre du disjoncteur AC pour s’assurer que le courant ne dépasse pas la capacité sur la longueur totale, surtout si plusieurs micro-onduleurs sont montés sur une même ligne.

        • Bien dimensionner la longueur entre panneaux pour respect de l’espacement imposé — si l’écart entre panneaux diffère, prévoir des adaptations ou des rallonges conformes.

        • Tenir compte des contraintes environnementales : exposition au soleil, à la chaleur, humidité, etc., afin de s’assurer que les connecteurs restent bien étanches et que le câble ne se dégrade pas prématurément.


        ENPHASE
        Q-25-17-240

        Fiche technique

        Marques
        ENPHASE

        Références spécifiques

        Téléchargement

        ENPHASE Câble connect IQ7/IQ8

        ENPHASE Câble connect IQ7/IQ8 paysage monophasé

        Téléchargement (113.47KB)
