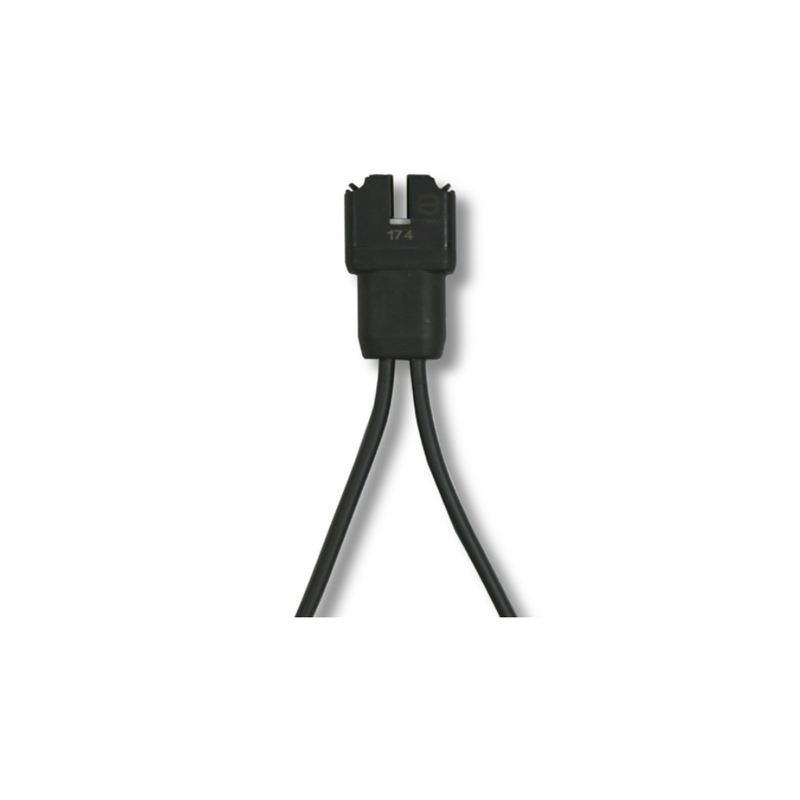

ENPHASE - Câble connecteur IQ7/IQ8 PAYSAGE triphasé
Câble connecteur IQ7/IQ8 PAYSAGE triphasé - espacement connecteurs 2.0m
Usage & contexte d’installation
-
Destiné aux installations photovoltaïques utilisant des modules solaires de 60 cellules avec orientation paysage (“landscape”).
-
Pour système électrique triphasé : utilisé comme câble d’interconnexion AC entre micro‑onduleurs Enphase des séries IQ7 / IQ8, dans la partie décor AC du panneau.
-
Pré‑connecté avec connecteurs (plug‑and‑play) pour simplifier le raccordement sur site.
Caractéristiques techniques
Propriété Valeur
| Section des conducteurs | 2,5 mm² pour chaque conducteur actif (phases + neutre) |
| Longueur entre connecteurs | 2,0 mètres (distance entre les connecteurs successifs intégrés) |
| Classe de tension | ≈ 600 V pour les câbles, connecteurs classés jusqu’à ≈ 250 V AC selon usage |
| Courant nominal | ≈ 25 A |
| Température de fonctionnement du câble | Jusqu’à 90 °C, à la fois en condition sèche et humide |
| Température de fonctionnement des connecteurs | Jusqu’à ≈ 85 °C |
| Indice de protection environnementale | IP67 (étanchéité à l’eau / protection contre la poussière) |
| Résistance aux rayons UV | Produit résistant à l’exposition aux UV, conçu pour usage extérieur |
| Isolation / type de câble | Type H07BQ‑F ou équivalent, matériaux résistants aux conditions extérieures et au vieillissement |
| Normes de sécurité / feu | Conforme à la norme de propagation de flamme IEC 60332‑1‑2 (ou équivalent) |
Dimensions & poids
-
Poids : ≈ 0,57 kg par pièce avec ses connecteurs intégrés.
-
Diamètre extérieur du câble triphasé avec la gaine : environ 12,3 ± 0,4 mm.
-
Rayon de courbure minimum : environ 6 cm (pour éviter de trop plier le câble, respecter ces dimensions pour préserver la durabilité).
Installation et usage
-
Câble pré‑connecté : les connecteurs sont déjà montés, ce qui réduit les opérations de sertissage ou de montage sur site.
-
Espacement de 2,0 m entre connecteurs : permet de placer les micro‑onduleurs avec cet intervalle, adapté à l’espacement des panneaux dans orientation paysage.
-
S’assurer que le câble est bien fixé, protégé mécaniquement, sans excès de tension ou pli trop serré, respect du rayon de courbure.
-
Pour toute extrémité non utilisée du câble, utilisation d’un bouchon de terminaison adapté est recommandée pour garantir étanchéité et sécurité.
Avantages principaux
-
Plug‑and‑play : gain de temps, moins de risques d’erreurs de raccordement.
-
Résistance aux conditions environnementales : UV, chaleur, humidité.
-
Conçu pour usage triphasé, permet une meilleure charge répartie et une infrastructure plus robuste.
-
Espacement des connecteurs optimisé pour les modules 60 cellules en paysage, ce qui correspond souvent aux configurations standard de toiture.
Q-25-17-3P-160
