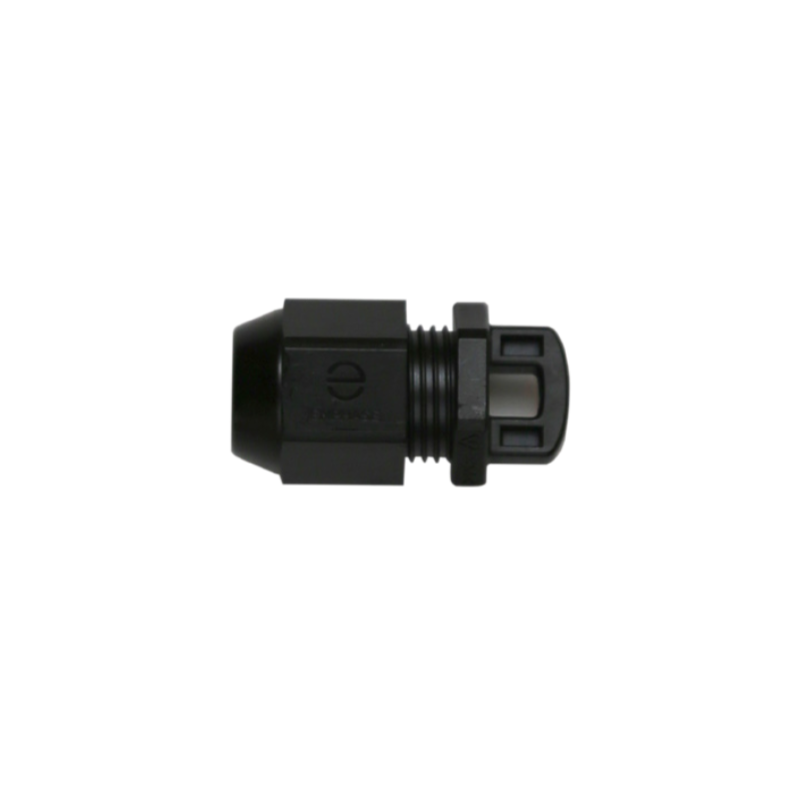

ENPHASE - Bouchon de terminaison câble monophasé pour séries IQ7 et IQ8
Le Q‑TERM‑R‑10 est un capuchon de terminaison destiné aux extrémités de câble monophasé non utilisées sur un circuit AC d’une installation photovoltaïque Enphase.
Il sert à fermer proprement le câble, à assurer son étanchéité, et à protéger les conducteurs contre l’humidité, la poussière et d’autres agressions extérieures. Utiliser ce bouchon garantit la sécurité électrique et la longévité de l’installation.
Compatibilité
-
Micro‑onduleurs des séries IQ7 et IQ8
-
Câble monophasé “IQ Cable” d’Enphase
-
Installations en monophasé
-
Un bouchon de terminaison requis par circuit AC monophasé pour chaque extrémité de câble inutilisée (fin de chaîne)
Caractéristiques techniques
| Caractéristique | Valeur ou description |
|---|---|
| Type d’usage | Termination pour câble monophasé non utilisé |
| Indice de protection | Étanchéité contre l’eau et la poussière (usage extérieur) |
| Plage de température de fonctionnement | ≈ ‑40 °C à +85 °C |
| Poids approximatif | ≈ 0,03 ‑ 0,05 kg par pièce |
| Couleur / apparence | Capuchon noir ou gris foncé, adapté à l’aspect des câbles IQ |
| Code produit / référence | Q‑TERM‑R‑10 |
Installation
-
Veiller à ce que le circuit AC monophasé soit hors tension avant toute manipulation.
-
Préparer l’extrémité de câble : dénuder uniquement la gaine extérieure nécessaire, sans exposer plus que nécessaire les conducteurs internes.
-
Placer le bouchon de terminaison à l’extrémité libre du câble : le poser de façon alignée sur le diamètre du câble.
-
Fixer / clipser / visser le bouchon selon le type de fermeture conçu : il doit être solidement fermé pour garantir l’étanchéité.
-
Vérifier que le bouchon est bien ajusté, sans jeu ou espace, pour éviter l’entrée d’eau ou de poussières.
-
Une fois installé, le bouchon doit rester en place de manière permanente.
Avantages
-
Protège les extrémités de câble inutilisées, réduisant le risque de corrodation ou de court‑circuit.
-
Assure que l’installation respecte les normes de sécurité électrique pour les circuits AC non utilisés.
-
Simple à utiliser et à installer, sans besoin de modifications complexes.
-
Améliore la durabilité du système en éliminant les points faibles exposés aux éléments.
