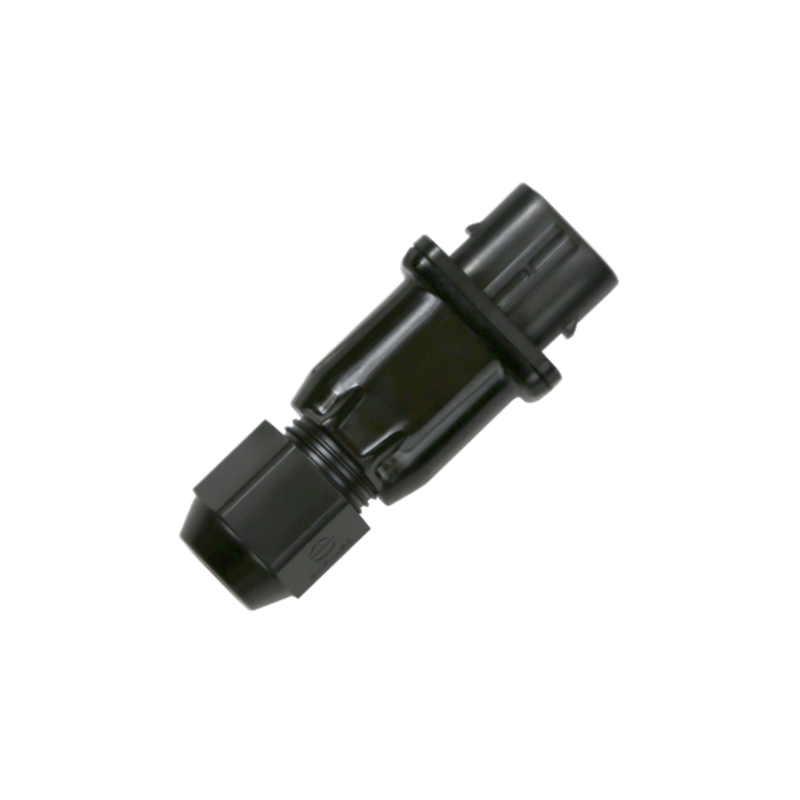

ENPHASE - Coupleur monophasé IQ8 femelle séries IQ7 et IQ8

Compatibilité

• Micro-onduleurs Enphase des séries IQ7 et IQ8.

• Câble AC monophasé Q Cable (2,5 mm²).

• Pour installations monophasées uniquement.

---

Caractéristiques techniques

Électriques

• Type de connexion : AC monophasé

• Conducteurs pris en charge : 2,5 mm² (section standard pour les câbles Q)

• Courant nominal supporté : jusqu’à 20 A (en fonction du câble et de l’installation)

• Tension nominale : 230 V AC

Mécaniques

• Type : connecteur femelle

• Longueur : environ 93 mm

• Largeur / Hauteur : environ 39 mm

• Poids unitaire : environ 100 g

• Raccordement : par sertissage et vissage interne (vis de fixation avec couple de serrage recommandé de 7 N·m)

Matériaux et protection

• Boîtier : plastique technique haute résistance

• Indice de protection : IP67 (étanche à la poussière et à l’eau)

• Température de fonctionnement : –40 °C à +85 °C

• Résistant aux UV et aux intempéries pour installation en extérieur

---

Installation

Le connecteur est conçu pour un montage sur site simple et rapide :

1. Dénuder le câble AC sur la longueur prescrite.

2. Sertir les connecteurs sur les conducteurs à l’aide d’un outil adapté.

3. Insérer et verrouiller les conducteurs dans le corps du connecteur.

4. Fermer le connecteur jusqu’à enclenchement audible.

5. Vérifier l’étanchéité et la fixation mécanique.

Un outil de serrage dynamométrique est recommandé pour garantir un assemblage sécurisé.

---

Avantages

• Raccordement rapide sans besoin de préconnecteurs

• Installation flexible et modulaire

• Étanchéité IP67 pour usage extérieur

• Solution approuvée par Enphase pour le câblage des systèmes IQ
