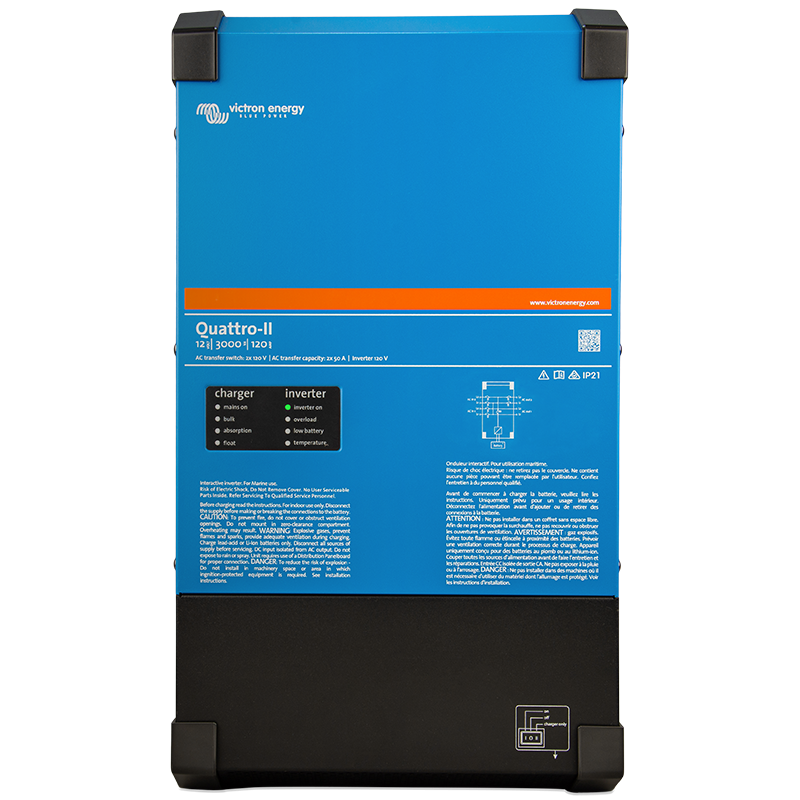

Similaire au MultiPlus-II 2 x 120 V, le Quattro-II 2 x 120 V est une combinaison de convertisseur et de chargeur spécialement conçue pour les applications biphasées nord-américaines standard de 50 A 120/240 V CA. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active.
Qu’il soit alimenté par une alimentation à quai ou un générateur, le Quattro-II 2 x 120 V peut accepter et faire passer les deux lignes d’une alimentation 120/240 V, avec la possibilité d’utiliser la totalité des 50 A pour la charge et les consommateurs CA. Lorsqu’il est connecté à une alimentation monophasée de 120 V, l’entrée L1 du Quattro-II 2 x 120 V accepte le courant entrant pour la charge et le passage, tout en combinant les sorties L1 et L2 pour une alimentation monophasée de 120 V sur chaque ligne.
Le Quattro passe en mode convertisseur lorsqu’aucune source CA n’est disponible. La sortie du convertisseur est également monophasée à 120 V. En mode convertisseur, le Quattro-II 2 x 120 V connecte en interne les deux lignes L1 et L2 afin de fournir 120 V CA aux consommateurs sur l’une ou l’autre des sorties. C’est pourquoi, dans tous les cas de connexion, les deux côté d’un tableau de distribution seront alimentés avec 120 V. Cependant, une puissance de 240 V CA n’est disponible que si le Quattro est alimenté par une source biphasée de 120/240 V CA. Cela évite que des charges lourdes telles que des chauffe-eau ou des climatiseurs de 240 V ne déchargent la batterie.
Le Quattro-II 2 x 120 V possède toutes les caractéristiques attendues de notre gamme polyvalente de convertisseurs/chargeurs, telles que les fonctions Contrôle de puissance, PowerAssist, limite de courant d’entrée, deux sorties CA, ainsi que la possibilité de configuration parallèle ou triphasée pour des systèmes VE.Bus de plus grande capacité. Il est adapté aux Batteries LiFePO4 et à une grande variété d’autres technologie de batterie.
Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple
Humidité maximale
95 %
Couleur
Blue (RAL 5012)
Hauteur
579 mm
Largeur
319 mm
Sécurité
EN-IEC 60335-1,EN-IEC 60335-2-29
Catégorie de protection
IP22
Tension
24V
Tension nominale de la batterie
24 V
Plage de tension d'entrée CC
[19, 33] VDC
Tension de sortie CA
120 VAC
Puissance continue VA à 25°C
3,000 VA
Puissance continue W à 25°C
2,400 W
Puissance continue W à 40°C
2,200 W
Puissance continue W à 65°C
1,700 W
Puissance de crête nominale
5,500 W
Efficacité maximale
94 %
Puissance à vide
11 W
Puissance à videAES
8 W
Puissance à videSearch
4 W
Relais programmable
AC rating: 120V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC
Port de communication
VE.Bus
Borne à distance
On / Off
Borne de relais
Screw terminal 3-pole
Profondeur
168 mm
ÉmissionImmunity
EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3
Tension de charge d'absorption
28.8 VDC
Tension de charge de maintien (Float)
27.6 VDC
Capteur de température
Included
Courant nominal du commutateur de transfert
50 A
aCOutputFréquence
60 Hz
aCInputFréquenceRange
[45, 65] Hz
Tensions de chargetorage
26.4 VDC
Algorithme de charge
Adaptive, 4-stage
Courant de charge maximal de la batterie
70 A
fanAssistRefroidissement
1
Borne à distanceType
Screw terminal two pole
Type de borne VE.Bus
Two RJ45 terminals
Port de communicationGeneral
1
Connexion batterieTerminalType
M8 bolts
Sortie auxiliaire
1
Courant d'entrée CA max.
50 A
Puissance d'injection apparente max.
2,500 VA
Capteur de courant CA externe
100A (optional)
Contrôle de puissanceAndAssist
1
Plage de Tension d'entrée CASplit
[180, 280] VAC
Plage de Tension d'entrée CASingle
[90, 140] VAC
Puissance à vide AES
8 W
Puissance à vide mode recherche
4 W
Immunité aux émissions
EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3
Fréquence de sortie CA
60 Hz
Plage de fréquence d'entrée CA
[45, 65] Hz
Tension de charge de stockage
26.4 VDC
Refroidissement assisté par ventilateur
1
Type de borne de connexion CA
Screw terminals 21 mm² (4 AWG)
Type de borne à distance
Screw terminal two pole
Port de communication général
1
Type de borne de connexion de batterie
M8 bolts
Contrôle de puissance et PowerAssist
1
Plage de tension d'entrée CA (Split-phase)
[180, 280] VAC
Plage de tension d'entrée CA (Monophasé)
[90, 140] VAC
operatingTempRange
[-40, 65] °C
