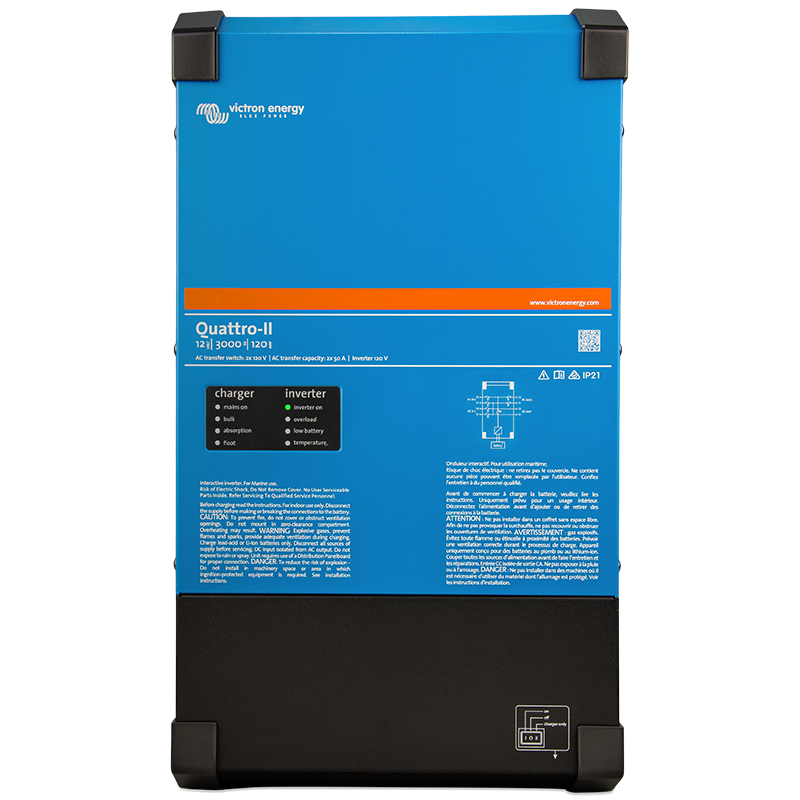

Quattro-II 12/3000/120-50/50 2x120V
Similaire au MultiPlus-II 2 x 120 V, le Quattro-II 2 x 120 V est une combinaison de convertisseur et de chargeur spécialement conçue pour les applications biphasées nord-américaines standard de 50 A 120/240 V CA. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active. Qu’il soit alimenté par une alimentation à quai ou un générateur, le Quattro-II 2 x 120 V peu...
Similaire au MultiPlus-II 2 x 120 V, le Quattro-II 2 x 120 V est une combinaison de convertisseur et de chargeur spécialement conçue pour les applications biphasées nord-américaines standard de 50 A 120/240 V CA. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active.
Qu’il soit alimenté par une alimentation à quai ou un générateur, le Quattro-II 2 x 120 V peut accepter et faire passer les deux lignes d’une alimentation 120/240 V, avec la possibilité d’utiliser la totalité des 50 A pour la charge et les consommateurs CA. Lorsqu’il est connecté à une alimentation monophasée de 120 V, l’entrée L1 du Quattro-II 2 x 120 V accepte le courant entrant pour la charge et le passage, tout en combinant les sorties L1 et L2 pour une alimentation monophasée de 120 V sur chaque ligne.
Le Quattro passe en mode convertisseur lorsqu’aucune source CA n’est disponible. La sortie du convertisseur est également monophasée à 120 V. En mode convertisseur, le Quattro-II 2 x 120 V connecte en interne les deux lignes L1 et L2 afin de fournir 120 V CA aux consommateurs sur l’une ou l’autre des sorties. C’est pourquoi, dans tous les cas de connexion, les deux côté d’un tableau de distribution seront alimentés avec 120 V. Cependant, une puissance de 240 V CA n’est disponible que si le Quattro est alimenté par une source biphasée de 120/240 V CA. Cela évite que des charges lourdes telles que des chauffe-eau ou des climatiseurs de 240 V ne déchargent la batterie.
Le Quattro-II 2 x 120 V possède toutes les caractéristiques attendues de notre gamme polyvalente de convertisseurs/chargeurs, telles que les fonctions Contrôle de puissance, PowerAssist, limite de courant d’entrée, deux sorties CA, ainsi que la possibilité de configuration parallèle ou triphasée pour des systèmes VE.Bus de plus grande capacité. Il est adapté aux Batteries LiFePO4 et à une grande variété d’autres technologie de batterie.
VIC-QUA122305130
Fiche technique
- Poids
- 32.8 kg
- Matériau
- Steel
- Pays d'origine
- India
- Poids net
- 22.6 kg
- Quantité par palette
- 15
- Protections
- Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple
- Humidité maximale
- 95 %
- Couleur
- Blue (RAL 5012)
- Hauteur
- 579 mm
- Largeur
- 319 mm
- Sécurité
- EN-IEC 60335-1,EN-IEC 60335-2-29
- Catégorie de protection
- IP22
- Tension
- 12V
- Tension nominale de la batterie
- 12 V
- Plage de tension d'entrée CC
- [9.5, 17] VDC
- Tension de sortie CA
- 120 VAC
- Puissance continue VA à 25°C
- 3,000 VA
- Puissance continue W à 25°C
- 2,400 W
- Puissance continue W à 40°C
- 2,200 W
- Puissance continue W à 65°C
- 1,700 W
- Puissance de crête nominale
- 5,500 W
- Efficacité maximale
- 93 %
- Puissance à vide
- 15 W
- Puissance à videAES
- 10 W
- Puissance à videSearch
- 4 W
- Relais programmable
- AC rating: 120V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC
- Port de communication
- VE.Bus
- Borne à distance
- On / Off
- Borne de relais
- Screw terminal 3-pole
- Profondeur
- 168 mm
- ÉmissionImmunity
- EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3
- Tension de charge d'absorption
- 14.4 VDC
- Tension de charge de maintien (Float)
- 13.8 VDC
- Capteur de température
- Included
- Courant nominal du commutateur de transfert
- 50 A
- aCOutputFréquence
- 60 Hz
- aCInputFréquenceRange
- [45, 65] Hz
- Tensions de chargetorage
- 13.2 VDC
- Algorithme de charge
- Adaptive, 4-stage
- Courant de charge maximal de la batterie
- 120 A
- fanAssistRefroidissement
- 1
- Borne à distanceType
- Screw terminal two pole
- Type de borne VE.Bus
- Two RJ45 terminals
- Port de communicationGeneral
- 1
- Connexion batterieTerminalType
- M8 bolts (two for positive and two for negative connection)
- Sortie auxiliaire
- 1
- Courant d'entrée CA max.
- 50 A
- Puissance d'injection apparente max.
- 2,500 VA
- Capteur de courant CA externe
- 100A (optional)
- Contrôle de puissanceAndAssist
- 1
- Plage de Tension d'entrée CASplit
- [180, 280] VAC
- Plage de Tension d'entrée CASingle
- [90, 140] VAC
