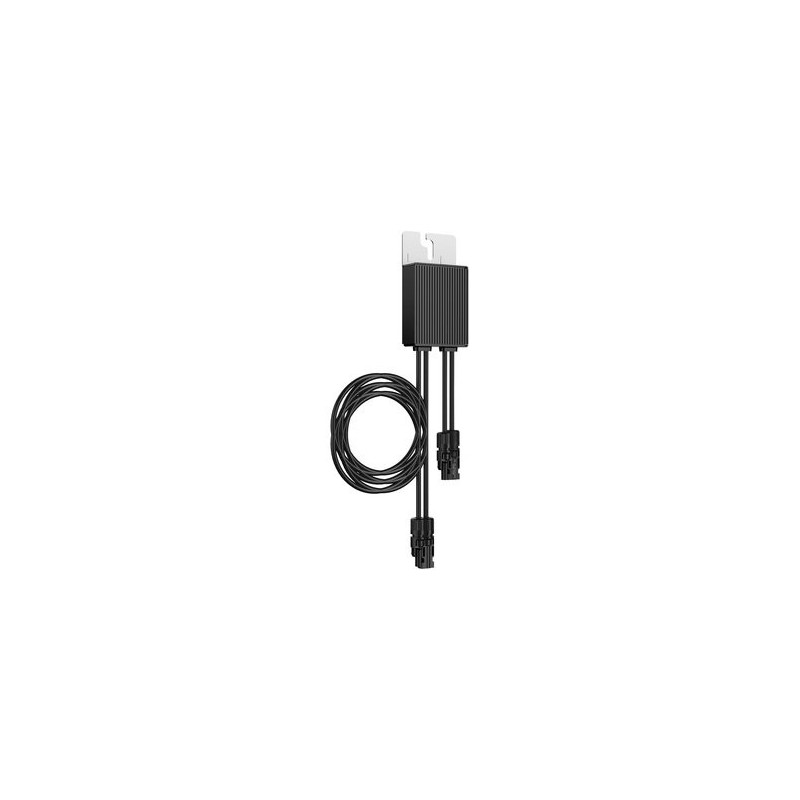

HUAWEI - Optimiseur double MERC 1100W-P (1.3m)

Description du produit

• Fonction principale
  C’est un optimiseur photovoltaïque (Smart PV Optimizer) de type DC‑DC, conçu pour être installé en aval des modules PV. Il suit en continu le point de puissance maximale (MPPT) de chaque module, ce qui améliore le rendement global du système solaire (jusqu’à +5 % à +30 %) en limitant les pertes dues à l’ombrage ou aux variations de performance des panneaux.

• Compatibilité et sécurité
  Ce dispositif peut prendre en charge deux modules PV en série, avec une puissance nominale d’entrée de 1 100 W (Wp), une tension maximale d’entrée de 125 V, et un courant d’entrée maximal de 20 A.
  Il assure également une sécurité renforcée via un arrêt rapide (rapid shutdown), assurant ainsi une mise en sécurité du toit en cas d’urgence.

• Performances et supervision
  Il facilite la maintenance et le dépannage grâce à une détection rapide des optimiseurs (temps d’affichage physique du système < 5 s), une identification précise des défauts d’isolation (arc), ainsi qu’une supervision intelligente permettant de cibler rapidement l’origine d’un problème.

• Câblage et installation
  Ce modèle est doté de :

  • Câble d’entrée long (1,3 m),

  • Câbles de sortie de 2,9 m pour le négatif et 0,1 m pour le positif, facilitant le raccordement aux enrouleurs ou aux onduleurs.
    Les connecteurs sont des MC4 Staubli, standards du secteur.
    Le boîtier est robuste : dimensions d’environ 149 × 104 × 49 mm, poids d’environ 1 kg, indice de protection IP68, adapté à des températures de fonctionnement allant de –40 °C à +85 °C, et jusqu’à 4 000 m d’altitude.

• Montage
  Son design permet une installation flexible : sur rail en aluminium extrudé via boulon en T, directement sur le cadre du module PV, ou à l’aide d’un support de cadre (selon les configurations). Le QR code doit être retiré et fixé sur le gabarit de disposition physique avant pose.

• Notes de configuration

  • Tous les modules d’un même onduleur doivent être équipés d’un optimiseur : une configuration partielle est déconseillée car elle peut empêcher le démarrage de l’onduleur.

  • Ils ne sont pas compatibles avec les installations hors réseau.

  • Il est déconseillé de mélanger ce modèle avec d’autres types d’optimiseurs (comme les MERC‑600W‑PA0 ou SUN2000‑600W‑P2) sur un même onduleur.
