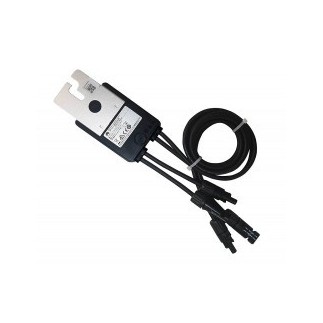

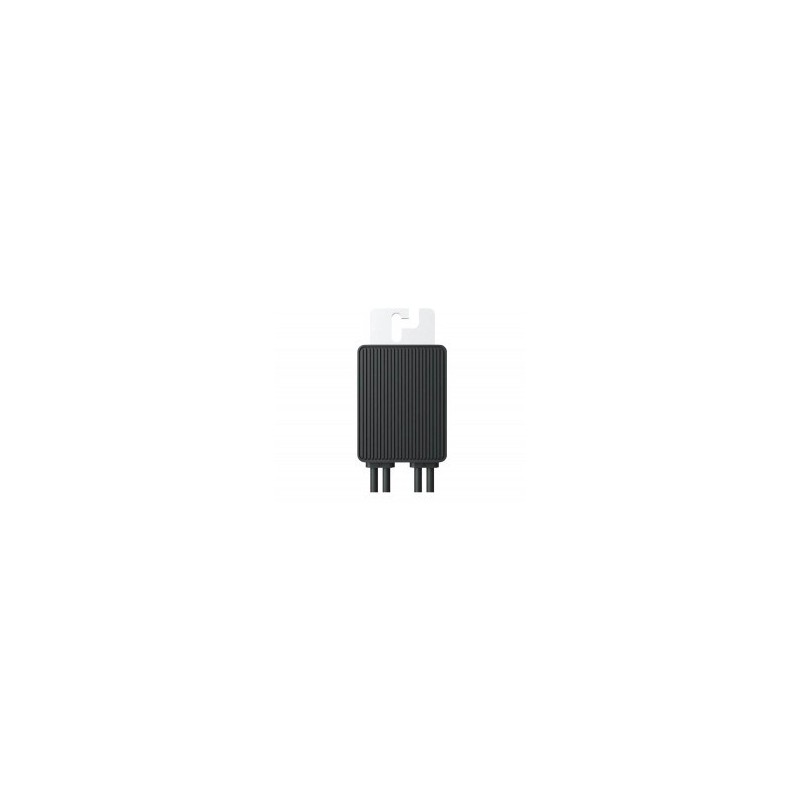

HUAWEI - Optimiseur P450 - P2

Présentation générale

Le Huawei SUN2000‑450W‑P2 est un optimiseur photovoltaïque intelligent conçu pour maximiser la production énergétique des installations solaires, notamment dans des conditions d’ombrage partiel. Il est particulièrement adapté aux systèmes modulaires avec onduleurs Huawei SUN2000 des séries L1, M1, M2 ou M3.

Points forts

• Optimisation par module : permet un suivi MPPT individualisé, pour plus d’énergie, surtout en cas d’ombrage.

• Sécurité active : capacité de s’arrêter à 0 V DC, détection précise des arcs électriques (localisation par panneau), et gestion intelligente via l’application FusionSolar.

• Installation flexible : compatible avec la plupart des panneaux jusqu’à 450 Wp ; montage possible sur le cadre du module ou directement.

• Robustesse : indice de protection IP68, fonctionnement fiable de –40 °C à +85 °C, et altitude maximale d’utilisation de 4 000 m.

• Gestion intelligente : cartographie automatique via QR codes pour faciliter la maintenance, suivi module par module via l’app.

Spécifications techniques

1. Entrée (DC)

• Puissance nominale : 450 W

• Puissance maximale autorisée : jusqu’à environ 472,5 W

• Tension d’entrée maximale : 80 V

• Plage MPPT : 10 – 80 V

• Courant de court-circuit maximal (Isc) : environ 14,5 A

• Catégorie de surtension : II

2. Sortie

• Tension maximale : jusqu’à 80 V

• Courant maximal : 15 A

• Bypass intégré : oui (permet de contourner l’unité en cas de défaillance)

• Arrêt de sortie : 0 V avec impédance d’environ 1 kΩ (±10 %) en mode veille

3. Efficacité

• Rendement maximal : jusque 99,5 %

• Rendement pondéré (Europe) : environ 99,0 %

4. Sécurité & conformités

• Sécurité électrique : conforme à la norme IEC 62109‑1 (classe II)

• Conformité RoHS : oui

• Norme sécurité incendie : VDE‑AR‑E 2100‑712:2018‑12

5. Caractéristiques physiques

• Dimensions (L × H × P) : environ 75 mm × 140 mm × 28 mm

• Poids avec câbles : environ 0,6 kg

• Connecteurs : MC4 Stäubli, câbles d’entrée ~0,15 m, de sortie ~1,3 m

• Indice de protection : IP68 (totale protection contre poussière et immersion)

• Conditions ambiantes :

  • Température fonctionnement : –40 °C à +85 °C (avec protection thermique au-delà de 70 °C)

  • Humidité : 0 % à 100 % RH

• Hauteur d’installation max. : jusqu’à 4 000 m

6. Installation et compatibilité

• Méthodes d’installation : fixation sur module ou cadre (support T‑bolt ou patte de cadre)

• Inverters compatibles : séries Huawei SUN2000 L1, M1, M2, M3 (capacité de chaîne variable selon modèle)

• Configuration recommandée : 6 à 25 optimiseurs par chaîne (selon modèle d’onduleur)

  • Puissance DC max. par chaîne : jusqu’à environ 6 000 W (L1) à 12 000 W (M2/M5)
