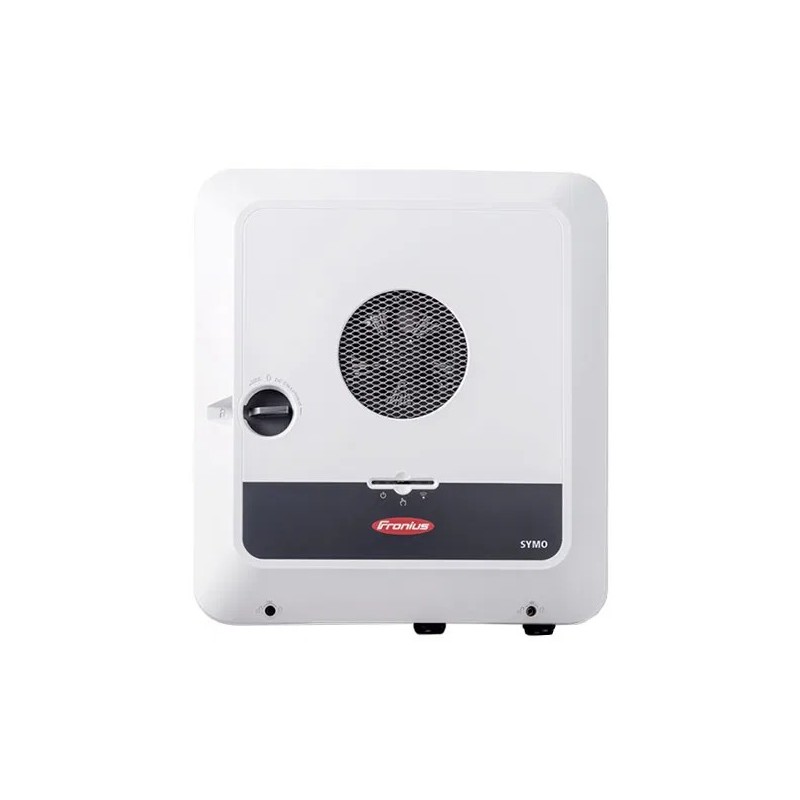

FRONIUS - Symo GEN24 12.0 Plus SC - Onduleur hybride triphasé

Entrée PV (DC)

• Nombre de trackers MPP : 2 indépendants

• Puissance PV maximale raccordable : 12,36 kWc

• Puissance maximale générateur PV acceptée : jusqu’à 18 kWp

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension de démarrage : dès 80 V

• Tension nominale d’entrée : 610 V

• Plage de tension MPP utilisable : 80 – 800 V

• Plage de tension MPP recommandée : 295 – 800 V

Sortie AC / Onduleur

• Puissance nominale AC : 12 kW triphasé

• Puissance maximale de sortie : 12 kVA

• Courant AC maximal : 18,5 A

• Couplage réseau : triphasé 3~NPE 400/230 V ou 380/220 V

• Plage de tension AC admissible : 154 – 280 V

• Fréquence de fonctionnement : 50 / 60 Hz (45 – 66 Hz)

• Facteur de puissance réglable : cos φ = 0,7 à 1 (inductif / capacitif)

🔋 Gestion batterie & secours

• Nombre d’entrées batterie DC : 1

• Courant d’entrée batterie max. : 22 A

• Tension d’entrée batterie : 160 – 700 V DC

• Puissance de charge AC maximale pour batterie : ~11,7 kW

• Modes de secours : « PV Point » pour charges prioritaires et « Full Backup » pour alimentation complète via batterie + PV

• Temps de commutation vers PV Point : ≤ 15 s

• Temps de commutation vers Full Backup : ≤ 10 s

• Fréquence en mode secours : ~53 Hz

📊 Rendement & performances

• Rendement maximal : ~98,2 %

• Rendement européen : 97 – 97,9 % selon tension d’entrée

• Rendement à différentes charges : 93 – 98 % selon conditions

📦 Données mécaniques et environnementales

• Dimensions (H × L × P) : 595 × 529 × 180 mm

• Poids : ~22,8 kg

• Classe de protection : IP66 (intérieur ou extérieur)

• Classe de sécurité : Classe 1

• Consommation en veille : < 10 W

• Refroidissement : ventilation active

• Plage de température ambiante : –25 à +60 °C

• Humidité relative admise : 0 – 100 %

• Altitude maximale : jusqu’à 3 000 m

• Connexions DC PV : 3 × DC+ / 3 × DC–

• Connexions batterie : BATT+ / BATT–

• Connexions AC : bornes 5 pôles + mise à terre PE

🔌 Connectivité et fonctions intelligentes

• Interfaces réseau : WLAN + 2 × Ethernet LAN

• Protocoles : Modbus TCP / RTU, API JSON

• I/Os supplémentaires : 6 entrées/sorties numériques + 6 entrées numériques

• Sortie secours intégrée : PV Point ou Full Backup

• Compatibilité batterie : batteries haute tension type BYD HVS/HVM, LG FLEX



✅ Usage recommandé

• Installations photovoltaïques résidentielles ou petites installations commerciales (~10–18 kWc)

• Production PV combinée à stockage batterie et autoproduction

• Alimentation de secours pour charges critiques (éclairage, réfrigérateur, pompe…)

• Gestion intelligente de l’énergie et pilotage via interface réseau / API
