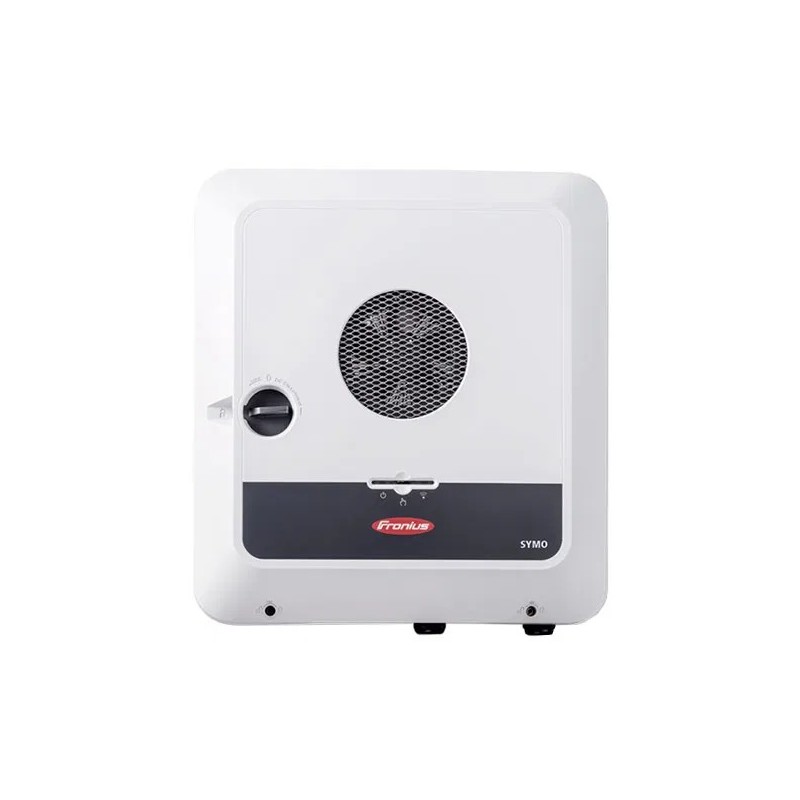

FRONIUS - Symo GEN24 10.0 Plus - Onduleur hybride triphasé

🔌 Entrée photovoltaïque (DC)

• Nombre de trackers MPP : 2

• Puissance PV d’entrée maximale : 10,3 kW

• Courant d’entrée maximal : 25 A / 12,5 A selon chaîne

• Courant de court-circuit maximal du champ modules : 40,0 A / 20,0 A

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension de démarrage d’injection : 80 V

• Tension nominale DC : 610 V

• Plage de tension MPP utilisable : 278 – 800 V (extensible 80–800 V)

• Nombre de connexions DC : 2 (ou 1 selon configuration)

• Puissance maximale du générateur PV admissible : jusqu’à 15 kWc peak

⚡ Sortie réseau (AC)

• Puissance nominale AC : 10 000 W

• Puissance maximale AC : 10 000 VA

• Courant de sortie AC maximal : 16,4 A

• Raccordement triphasé : 3~ NPE 400/230 V ou 380/220 V

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz)

• Facteur de puissance réglable : 0,7 (inductif) à 1 (capacitif)

🔋 Batterie & secours

• Entrée batterie DC : 1 borne dédiée

• Tension batterie acceptée : 160 – 700 V DC

• Courant d’entrée batterie maximal : 22 A

• Puissance charge/décharge maximale (selon batterie) : jusqu’à 10,3 kW

• Possibilité de recharge AC (selon batterie) : jusqu’à 10 000 W

• Fonction secours intégrée « PV Point » : sortie monophasée 230 V, puissance 3000 VA, courant ~ 13 A

• Temps de commutation sur secours (PV Point) : ≤ 15 s

• Option « Full Backup » possible (avec batterie + dispositif de commutation) : permet d’alimenter des charges monophasées ou triphasées

📐 Données mécaniques & environnement

• Dimensions : 595 mm (hauteur) × 529 mm (largeur) × 180 mm (profondeur)

• Poids : 23,38 kg (≈ 28,5 kg emballé)

• Classe de protection : IP66 (intérieur ou extérieur)

• Conception : sans transformateur (topologie « transformerless »)

• Refroidissement : ventilation active, air régulé

• Consommation en veille (nuit) : < 10 W

• Plage de température de fonctionnement : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Altitude maximale d’installation : jusqu’à 3000 – 4000 m selon configuration

• Connexions PV, batterie et AC via bornes à ressort ou vis selon type de connexion (compatibles 2,5–16 mm² selon usage)

🔧 Fonctions et caractéristiques spécifiques

• Design « SuperFlex Design » : deux MPPT + large plage DC → autorise des toitures avec différentes orientations ou modules hétérogènes tout en maximisant production

• Suivi dynamique du point de puissance optimale (MPP) — fonctionne efficacement même en cas d’ombres partielles

• Technologie « Multi Flow » : gestion simultanée des flux PV, batterie et réseau — utile pour autoconsommation + stockage ou secours

• Possibilité d’alimentation de secours de base (PV Point) ou complète (Full Backup) avec batterie — alimentation possible même en absence de réseau (charges monophasées ou triphasées selon installation)

• Adapté pour intégration batterie (stockage, auto-consommation, secours), compatible avec certaines batteries haute tension standards

• Installation flexible (intérieur ou extérieur), robuste, durable — conçu pour résister aux conditions variées
