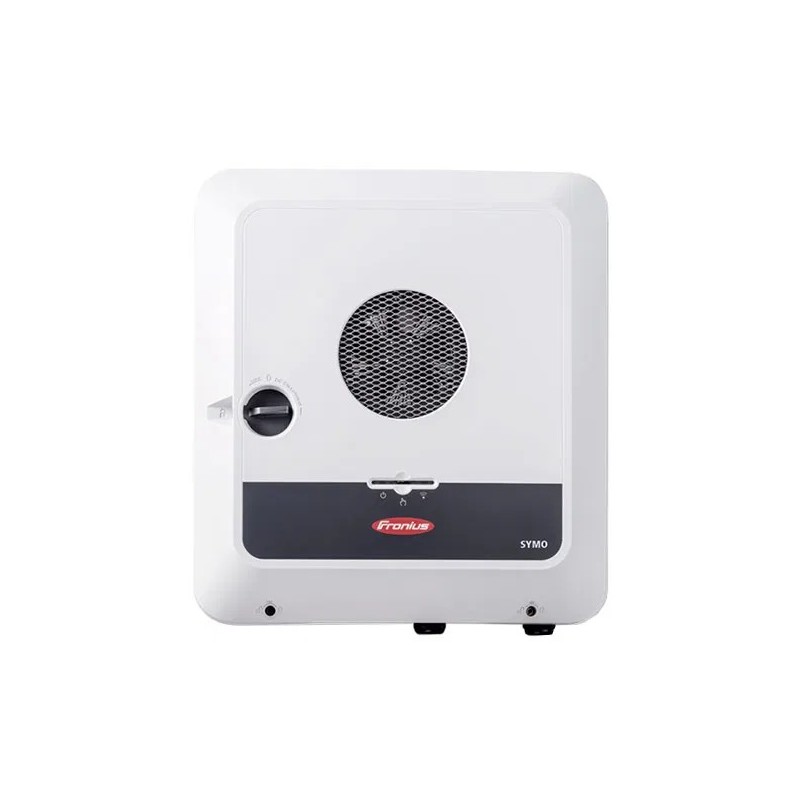

FRONIUS - Symo GEN24 10.0 - Onduleur triphasé

🔌 Entrée photovoltaïque (DC)

• Nombre de trackers MPP : 2

• Plage de tension DC : 80 – 1000 V

• Tension nominale DC : 610 V

• Tension de démarrage : 80 V

• Plage MPP utilisable : 80 – 800 V (optimal 278 – 800 V)

• Courant d’entrée maximal : 25 A / 12,5 A (par chaîne)

• Courant de court-circuit maximal : 40 A / 20 A

• Connexions DC : 2 (ou 1 selon configuration)

• Puissance maximale du générateur PV : jusqu’à 15 kW crête

⚡ Sortie réseau (AC)

• Puissance nominale AC : 10 000 W

• Puissance maximale AC : 10 000 VA

• Courant de sortie maximal : 16,4 A

• Raccordement triphasé : 3~ NPE 400/230 V (ou 380/220 V selon pays)

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz)

• Facteur de puissance réglable : 0,7 (inductif) à 1 (capacitif)

🔋 Sortie secours & compatibilité batterie

• Fonction secours intégrée « PV Point » : sortie monophasée 230 V

• Puissance secours via PV Point : 3 000 VA (courant ~ 13 A)

• Temps maximal de commutation en secours : ≤ 15 s

• Pré-câblage possible pour batterie haute tension (tension batterie acceptée : 160 – 700 V DC)

📐 Données physiques & environnementales

• Dimensions : 595 × 529 × 180 mm

• Poids : ~ 23,4 kg (≈ 28,5 kg avec emballage)

• Indice de protection : IP66 (installation intérieure ou extérieure possible)

• Conception sans transformateur (transformerless)

• Refroidissement : ventilation active (air régulé)

• Consommation en veille : < 10 W

• Plage de température d’usage : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Altitude maximale d’installation : jusqu’à 4 000 m

📈 Rendement et efficience

• Rendement maximal (PV → réseau) : ~ 98,2 %

• Efficacité élevée même à faible charge

• Suivi MPP très précis : efficacité de suivi > 99,9 %

🔧 Fonctions & caractéristiques spécifiques

• Architecture « SuperFlex Design » — 2 MPPT + plage DC large → flexibilité pour toitures variées ou modules hétérogènes

• Gestion intelligente des flux d’énergie : permet PV + future batterie + réseau

• Installation modulable : compatible avec ajout batterie pour stockage ou secours complet ultérieur

• Conception robuste et compacte, adaptée à une installation durable
