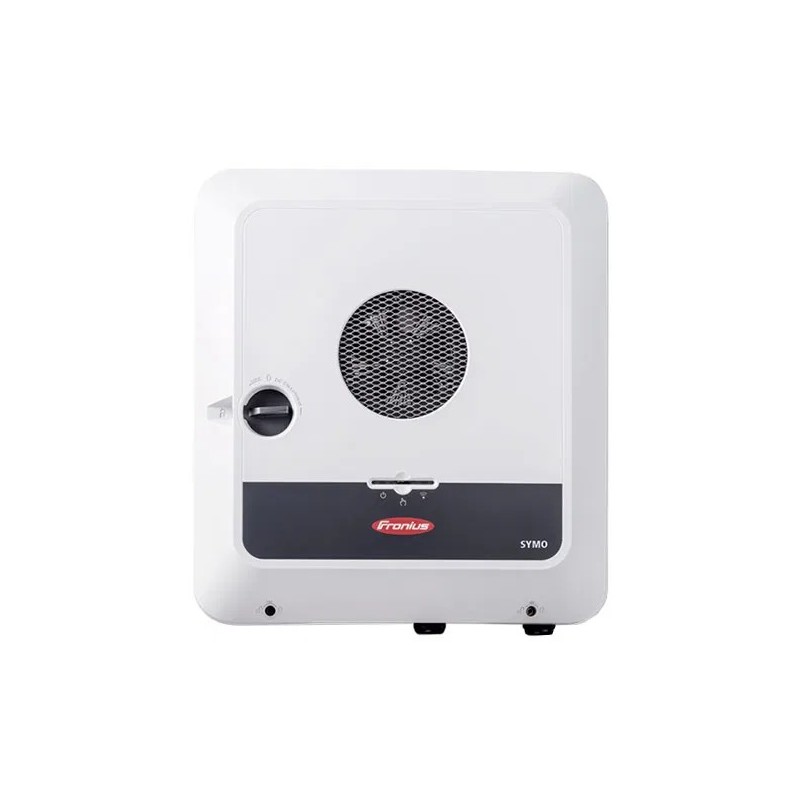

FRONIUS - Symo GEN24 8.0 Plus- Onduleur hybride triphasé

🔋 Données d’entrée (PV — DC)

• Nombre de trackers MPP : 2

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension nominale DC : 610 V

• Tension de démarrage d’injection : 80 V

• Plage de tension MPP utilisable : 80 – 800 V (plage optimale MPP ~ 224 – 800 V)

• Courant d’entrée maximal : 25 A / 12,5 A selon chaîne

• Courant de court-circuit maximal du champ modules : 40 A / 20 A selon chaîne

• Nombre de connexions DC : 2 (ou 1 selon configuration)

• Puissance maximale du générateur photovoltaïque : jusqu’à ~ 12 kWc (peak)

⚡ Données de sortie réseau (AC)

• Puissance nominale AC : 8 000 W

• Puissance maximale AC : 8 000 VA

• Courant de sortie AC maximal : 16,4 A

• Raccordement triphasé : 3 ~ NPE 400/230 V (ou 380/220 V selon pays)

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz)

• Facteur de puissance réglable : 0,7 (inductif) – 1 (capacitif)

• Distorsion harmonique totale < 3 % à charge nominale

🔌 Fonction secours & compatibilité batterie

• Sortie secours intégrée « PV Point » : sortie monophasée 230 V

• Puissance continue en secours via PV Point : 3 000 VA (courant ~ 13 A)

• Temps maximal de commutation en mode secours PV Point : ≤ 15 s

• Option « Full Backup » possible (avec batterie et dispositif de commutation) : permet d’alimenter l’ensemble de l’habitation (monophasé ou triphasé)

• Raccordement batterie : 1 entrée DC dédiée

• Tension batterie acceptée : 160 – 700 V (suivant batterie)

• Courant d’entrée batterie maximal : 22 A

• Puissance charge/décharge maximale (selon batterie) : jusqu’à ~ 8 260 W

• Puissance de charge AC maximale (via batterie) : jusqu’à 8 000 W

📐 Caractéristiques mécaniques & environnementales

• Dimensions : 529 mm (largeur) × 595 mm (hauteur) × 180 mm (profondeur)

• Poids : ≃ 23,4 kg (≈ 28,5 kg avec emballage)

• Indice de protection : IP66 — convient installation intérieure ou extérieure

• Conception sans transformateur (topologie « transformerless »)

• Refroidissement : air régulé, ventilation active

• Consommation en veille (nuit) : < 10 W

• Plage de température ambiante de fonctionnement : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Altitude maximale d’installation : jusque 3 000 à 4 000 m selon configurations

• Connexions : bornes à ressort push-in pour PV DC, batterie DC et AC, câblage 1.5 – 16 mm² selon type de connexion

📈 Rendement & performances

• Rendement maximal (PV → réseau) : ~ 98,2 %

• Rendement européen : ~ 97,8 %

• Suivi MPP très performant : efficacité de suivi > 99,9 %

🔧 Fonctionnalités & technologies intégrées

• Architecture flexible (deux MPPT + large plage DC), facilite l’installation avec toitures aux orientations variées ou modules hétérogènes

• Gestion intelligente des flux d’énergie (PV, batterie, réseau) , possibilité d’autoconsommation, stockage, alimentation de secours

• Pré-câblage pour batterie et option secours complète, permet extension ultérieure sans remplacement d’onduleur

• Montée en puissance compatible : redondance et marge si modules PV dimensionnés généreusement

• Refroidissement actif pour maintenir performance et longévité
