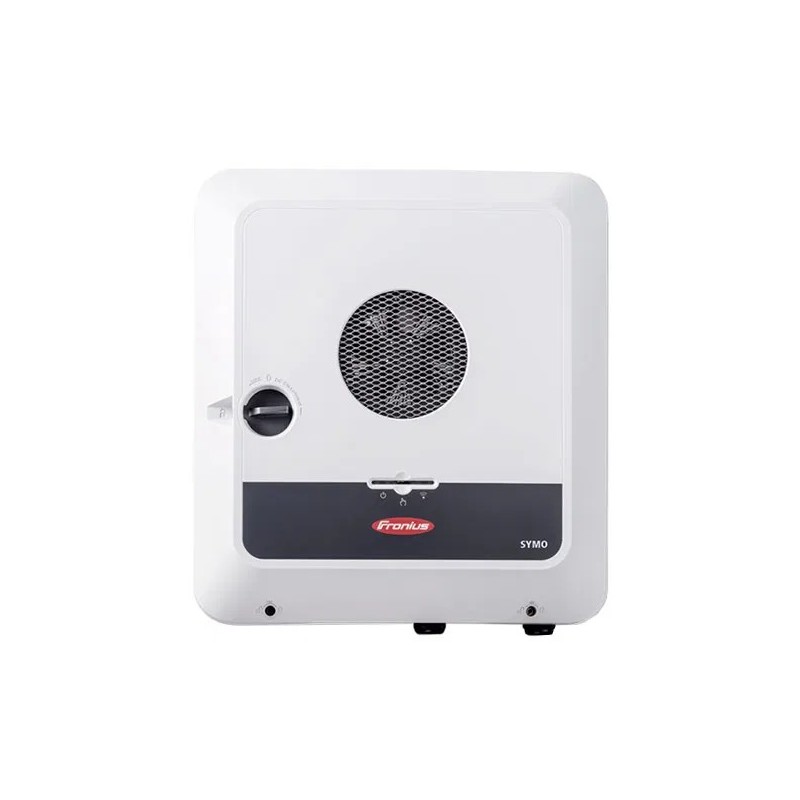

FRONIUS - Symo GEN24 8.0 - Onduleur triphasé

🔌 Entrée photovoltaïque (DC)

• Nombre de trackers MPP : 2

• Courant d’entrée maximal : 25 A / 12,5 A (selon la chaîne)

• Courant de court‑circuit maximal : 40 A / 20 A

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension de démarrage d’injection : 80 V

• Tension nominale d’entrée : 610 V

• Plage de tension MPP utilisable : 80 – 800 V (avec plage optimale 224 – 800 V)

• Nombre de connexions DC : 2 (ou 1 selon configuration)

• Puissance PV maximale admissible (générateur PV) : jusqu’à 12 000 Wc (12 kW crête)

⚡ Sortie réseau (AC)

• Puissance nominale AC : 8 000 W

• Puissance maximale AC : 8 000 VA

• Courant de sortie AC maximal : 16,4 A

• Raccordement au réseau : triphasé 3~ NPE 400/230 V ou 380/220 V

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence acceptable : 50 / 60 Hz (plage 45 – 66 Hz)

• Facteur de puissance réglable : 0,7 à 1 (inductif ou capacitif)

🔋 Alimentation de secours (PV Point) & compatibilité batterie

• Fonction secours intégrée (PV Point) — sortie monophasée 230 V

• Puissance secours via PV Point : jusqu’à 3 000 VA, courant ~ 13 A

• Temps maximal de commutation en mode secours : environ 15 s

• Pré‑câblage pour batterie haut‑tension : tension batterie acceptée entre 160 et 700 V DC

📐 Données mécaniques & environnementales

• Dimensions : environ 529 mm (largeur) × 595 mm (hauteur) × 180 mm (profondeur)

• Poids : ~ 23,4 kg

• Indice de protection : IP66 — adapté pour installation intérieure ou extérieure

• Conception : sans transformateur (« transformerless »)

• Refroidissement actif par ventilation régulée

• Consommation de veille (nuit) : < 10 W

• Plage de température ambiante de fonctionnement : –25 °C à +60 °C

• Humidité ambiante admissible : 0 à 100 %

• Altitude maximale d’installation : jusqu’à 3000 – 4000 m

📈 Rendement et efficacité

• Rendement maximal (PV → réseau) : ~ 98,2 %

• Rendement « européen » : ~ 97,8 %

• Efficacité de suivi MPP : > 99,9 %

• Rendement élevé même à faible charge (rendements partiels à 5, 10, 20, 50, 75, 100 % proches de l’efficacité maximale)

🔧 Fonctions & caractéristiques supplémentaires

• Architecture flexible — 2 MPPT + large plage de tension DC → bonne adaptation à différentes configurations de modules PV

• Refroidissement actif garantissant robustesse et longévité

• Environnement robuste — boîtier IP66, installation intérieure ou extérieure

• Possibilité d’ajouter ultérieurement batterie + fonctions de secours ou stockage (selon configuration)

• Option de secours via PV Point pour alimentation de base en cas de coupure
