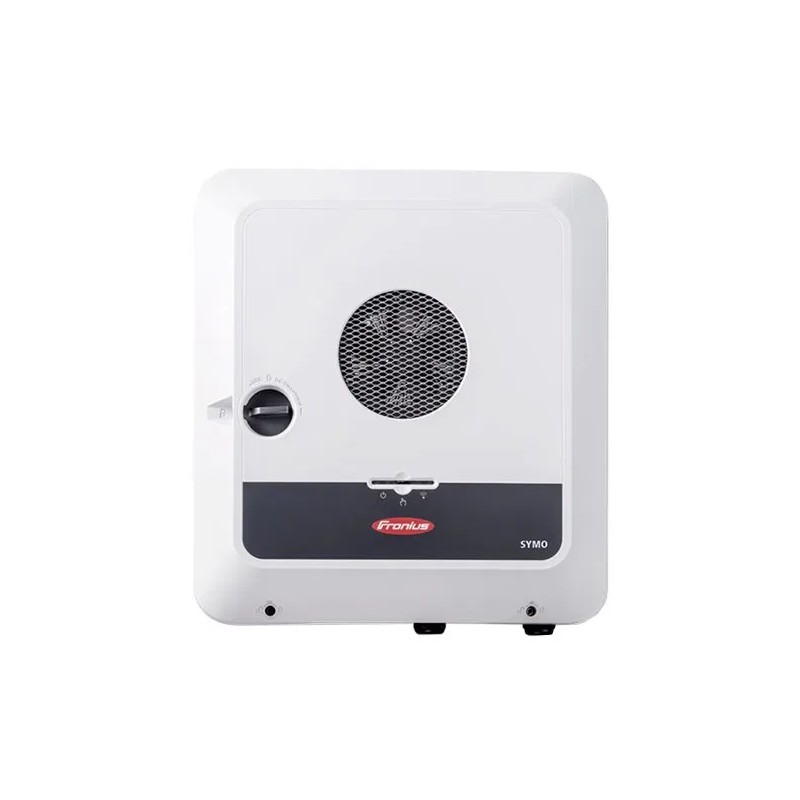

FRONIUS - Symo GEN24 6.0 Plus - Onduleur hybride triphasé

🔌 Entrée photovoltaïque (DC)

• Nombre de trackers MPP : 2

• Puissance maximale PV admissible : ≈ 6220 Wc

• Courant d’entrée maximal : 25 A / 12,5 A selon chaîne

• Courant de court-circuit maximal (champ modules) : 40 A / 20 A

• Plage de tension d’entrée DC : 80 à 1000 V

• Tension nominale DC : 610 V

• Plage de tension MPP utilisable : 174 à 800 V (mais plage DC 80–800 V)

• Nombre de connecteurs DC : 2 + 1

• Puissance maximale acceptable du générateur PV : jusqu’à ~ 9 kWc (pic) selon dimensionnement

⚡ Sortie réseau (AC)

• Puissance nominale AC : 6 000 W

• Puissance maximale AC : 6 000 VA

• Courant de sortie AC maximal : 16,4 A

• Raccordement triphasé 3~ NPE 400/230 V (ou 380/220 V selon pays)

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz)

• Distorsion harmonique totale < 3 % (à charge nominale)

• Facteur de puissance réglable : 0,7 à 1 (inductif ou capacitif)

🔋 Batterie & alimentation de secours

• Connexion batterie : 1 entrée DC dédiée

• Tension batterie acceptée : 160 à 700 V DC (selon batterie)

• Courant d’entrée batterie maximal : 22 A

• Puissance de charge/décharge batterie max. : jusqu’à 6 220 W (selon batterie)

• Puissance de charge AC max. (avec batterie) : jusqu’à 6 000 W

• Fonction secours « PV Point » : sortie monophasée, 230 V, 3 000 VA, courant ~ 13 A

• Commutation secours (PV Point) : bascule ≤ ~ 15 s

• Option « Full Backup » possible (avec batterie et dispositif de commutation) : permet d’alimenter tout ou partie de l’habitation (monophasé ou triphasé)

📐 Données physiques & environnementales

• Dimensions : 529 mm (largeur) × 595 mm (hauteur) × 180 mm (profondeur)

• Poids : 23,38 kg (≈ 28,5 kg avec emballage)

• Indice de protection : IP66 → installation possible intérieur ou extérieur

• Fonctionnement sans transformateur (topologie « transformerless »)

• Refroidissement : air régulé (ventilation active)

• Consommation en veille : < 10 W

• Plage de température ambiante : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Hauteur maximale d’installation : jusqu’à 3000–4000 m

📈 Performances / Efficacité

• Rendement maximal (PV → réseau) : 98,2 %

• Rendement « européen » : ~ 97,7 %

• Rendement à faibles charges :

  • à ~ 5 % de charge nominale : ~ 92,9 %

  • à ~ 10 % : ~ 95,8 %

  • à ~ 20 % : ~ 97,3 %

  • à ~ 25 % : ~ 97,6 %

  • à ~ 50 % : ~ 98,1 %

  • à ~ 75-100 % : ~ 98,2 %

• Efficacité de suivi MPP (algorithme MPP) : > 99,9 %

🔧 Fonctions & caractéristiques supplémentaires

• Conception « SuperFlex Design » : flexibilité maximale — permet d’associer modules PV avec orientions / caractéristiques différentes grâce à 2 MPPT et large plage de tension DC

• Technologie « Dynamic Peak Manager » : suivi dynamique du point de puissance optimale, utile en cas de conditions changeantes / ombrage partiel

• Technologie « Multi Flow » : permet simultanément d’alimenter le réseau, la batterie et/ou les charges domestiques selon configuration — optimisation pour autoconsommation + stockage + secours

• Interfaces de communication & supervision : communication intégrée (WLAN, Ethernet LAN), datalogger et serveur web, support Modbus / API — compatible gestion d’énergie, supervision locale ou distante, domotique, monitoring batterie ou production

• Bornes de connexion standardisées : pour DC PV, DC batterie, AC, secours — simplicité d’installation

• Conforme aux normes de sécurité et de connexion au réseau (normes internationales pour onduleurs photovoltaïques)

• Niveau sonore modéré : environ 47 dB(A), classe d’émission perturbatrice B
