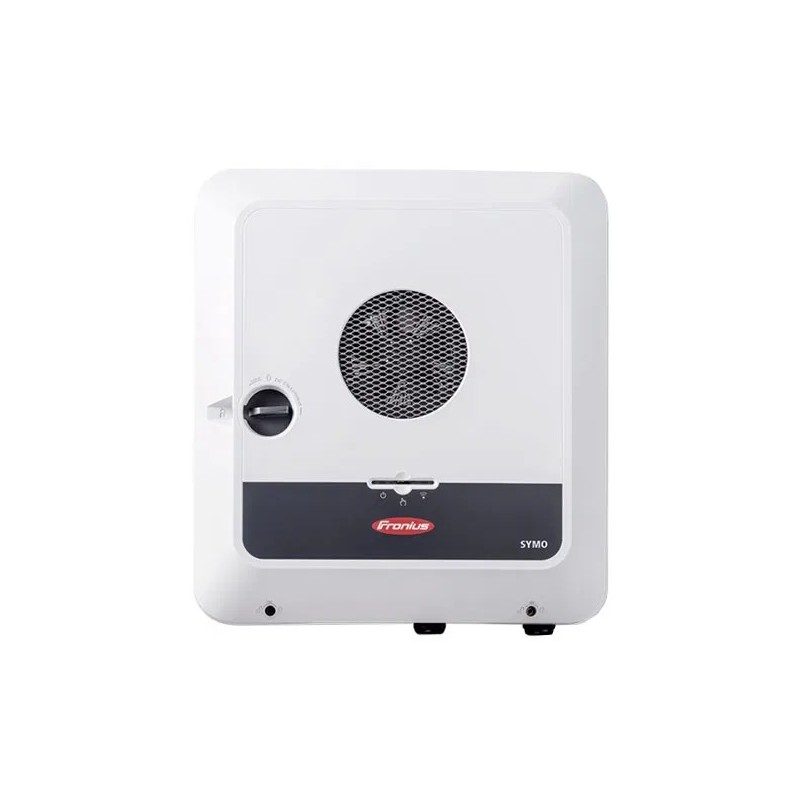

FRONIUS - Symo GEN24 6.0 - Onduleur triphasé

🔌 Entrée photovoltaïque (DC)

• Nombre de trackers MPP : 2

• Courant d’entrée maximal : 25 A / 12,5 A selon la chaîne

• Courant de court-circuit maximal du champ de modules : 40 A / 20 A

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension de démarrage d’injection (U_dc start) : 80 V

• Tension d’entrée nominale : 610 V

• Plage MPP utilisable : 80 – 800 V (optimum 174 – 800 V)

• Nombre de connexions DC : 2 / 1

• Puissance maximale des modules photovoltaïques (P_dc max) : jusqu’à 9 kWc

⚡ Sortie réseau (AC)

• Puissance nominale AC : 6000 W

• Puissance maximale AC : 6000 VA

• Courant de sortie AC maximal : 16,4 A

• Raccordement réseau triphasé : 3~ NPE 400/230 V ou 3~ NPE 380/220 V

• Plage de tension réseau acceptée : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz)

• Facteur de puissance réglable : 0,7 à 1 (inductif ou capacitif)

🔋 Alimentation de secours & compatibilité batterie

• Sortie secours intégrée « PV Point » : prise monophasée 230 V

• Puissance de secours via PV Point : 3000 VA

• Courant de secours nominal : 13 A

• Temps de commutation sur secours : ≤ 15 s

• Pré-câblage et compatibilité pour ajout ultérieur de batterie haute tension (DC) : tension batterie acceptée 160 – 700 V

📐 Données générales / mécanique / environnement

• Dimensions : 595 mm (hauteur) × 529 mm (largeur) × 180 mm (profondeur)

• Poids : 23,38 kg

• Classe de protection : IP66 (intérieur ou extérieur)

• Refroidissement : ventilation active, air régulé

• Consommation en veille (nuit) : < 10 W

• Conception : sans transformateur (transformerless)

• Température ambiante de fonctionnement : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Altitude d’installation maximale : jusqu’à 4000 m

📊 Rendement & efficacité

• Rendement maximal (PV → réseau) : 98,2 %

• Rendement « européen » : ~ 97,7 %

• Rendement à faible charge (5 % de P_ac,r) : ~ 92,9 %

• Rendement à 10 % : ~ 95,8 %

• Rendement à 20 % : ~ 97,3 %

• Rendement à 25 % : ~ 97,6 %

• Rendement à 50 % : ~ 98,1 %

• Rendement à 75 % et 100 % : ~ 98,2 %

• Efficacité de suivi MPP : > 99,9 %

🔧 Fonctions & technologies intégrées

• Architecture « SuperFlex Design » : flexibilité de configuration — deux trackers MPP, grande plage de tension DC, possibilité d’installer des modules avec orientations ou caractéristiques différentes

• Technologie « Dynamic Peak Manager » : suivi dynamique du point de puissance optimale, utile en cas d’ombrages partiels

• Fonction « Multi Flow » (sur version hybride / avec batterie) : permet d’utiliser simultanément l’énergie des modules, de la batterie et du réseau — utile pour autoconsommation + stockage ou coupling AC

• Interfaces de communication intégrées : WLAN, Ethernet LAN, datalogger, serveur Web, protocoles ouverts (Modbus, API) pour supervision, gestion d’énergie, intégration domotique

• Connexions pour accessoires, compteurs, gestion batterie ou extension — modularité pour installation évolutive

🛡️ Sécurité & conformité

• Surveillance d’isolation DC intégrée

• Protection contre inversion de polarité DC

• Sectionneur DC intégré

• Conception sans transformateur (gain de rendement, réduction des pertes)

• Compatible avec les principales normes de sécurité et de raccordement réseau pour installations photovoltaïques
