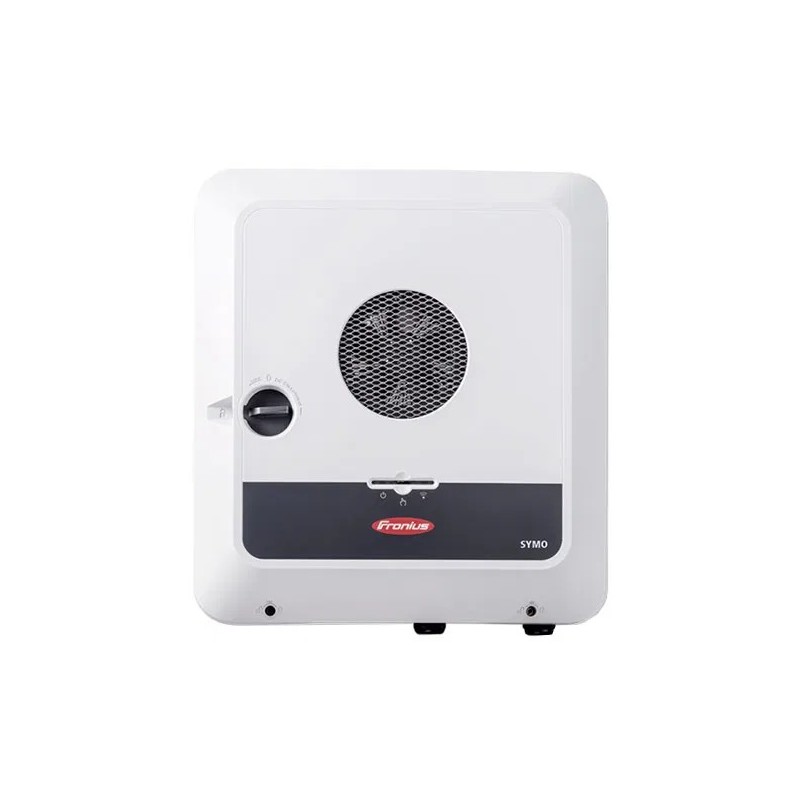

FRONIUS - Symo GEN24 4.0 Plus - Onduleur hybride triphasé

DESCRIPTIF TECHNIQUE

Données d’entrée (PV)

• 2 trackers MPPT indépendants.

• Plage de tension DC : 80 à 1000 V.

• Tension de démarrage (injection) : 80 V.

• Plage MPP utile : ~ 170 à 800 V (avec plage possible de 80 à 800 V selon configuration).

• Courant max. DC par tracker : 12,5 A.

• Courant de court-circuit max. (champ modules) : 20 A par tracker.

• Nombre de connexions DC : 2 + 1.

• Puissance PV maximale admissible : jusqu’à ~ 6 kWc.

Sortie AC (réseau / habitation)

• Puissance nominale AC : 4 000 W (4,0 kW).

• Puissance maximale apparente AC : 4 000 VA.

• Courant de sortie AC max. : 8 A (pour le couplage triphasé).

• Couplage réseau : triphasé 3~N-PE 230/400 V (ou 220/380 V selon pays).

• Plage de tension AC : 154 – 280 V.

• Fréquence : 50 / 60 Hz (plage 45 – 66 Hz).

• Facteur de puissance réglable : 0,7 – 1 (inductif ou capacitif).

• Courant nominal AC (380 V) : ~ 6,1 A ; (400 V) : ~ 5,8 A.

Fonction secours & secours avec batterie

• Mode secours “PV Point” : sortie monophasée 220/230 V, puissance continue ~ 3 000 VA, courant AC max. ~ 13 A.

• Temps de commutation PV-Point en cas de coupure : ≤ 15 s.

• Possibilité de “Full Backup” (avec batterie + dispositif externe de commutation) : l’équipement peut alimenter toute l’habitation — monophasé ou triphasé selon câblage.

• Compatibilité batterie : entrée DC dédiée, tension de batterie admissible ~ 160 – 700 V selon batterie.

Caractéristiques générales & environnement

• Refroidissement par air régulé (ventilation active).

• Design sans transformateur.

• Indice de protection : IP66 — installation intérieure ou extérieure possible.

• Consommation propre la nuit : < 10 W.

• Dimensions : env. 474 × 530 × 165 mm.

• Poids : ~ 15,61 kg (boîtier).

• Plage de température ambiante : –25 °C à +60 °C.

• Humidité : 0 – 100 %, altitude max. d’installation ~ 4000 m.

• Connexions : bornes à ressort (push-in) ou vis pour DC et AC, selon terminal.

Rendement & performance

• Rendement maximal élevé — rendement nominal proche de ~98 %.

• Gestion intelligente “Multi-Flow” : permet la gestion simultanée de flux d’énergie — production PV, batterie, réseau — pour autoconsommation, stockage ou secours.
