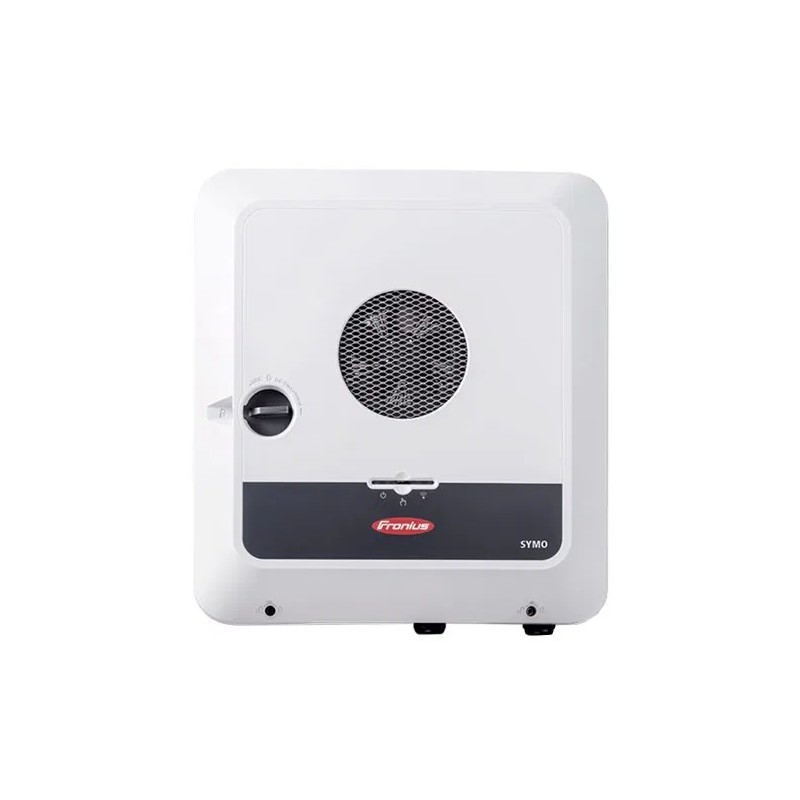

FRONIUS - Symo GEN24 4.0 - Onduleur triphasé

L'onduleur Fronius Symo GEN24 4.0 est une solution idéale pour les utilisateurs recherchant une technologie de pointe, fiable et évolutive, permettant de maximiser l'autoconsommation d'énergie solaire tout en intégrant un système de stockage et de secours.

Son efficacité, sa polyvalence et ses options de connectivité en font un choix populaire pour les installations photovoltaïques modernes.

🔧 Caractéristiques principales — Symo GEN24 4.0

ℹ️ Données d’entrée (PV)

• Nombre de trackers MPPT : 2

• Courant d’entrée maximal : 12,5 A / 12,5 A

• Courant de court-circuit maximal du champ de modules : 20,0 A / 20,0 A

• Plage de tension d’entrée DC : 80 – 1000 V

• Tension de démarrage d’injection : 80 V

• Tension d’entrée nominale : 610 V

• Plage de tension MPP : 170 – 800 V (utilisable de 80 à 800 V)

• Nombre de connecteurs DC : 2 + 1

• Puissance maximale admise pour le générateur PV : 6 kWc

🔌 Données de sortie (AC)

• Puissance nominale AC : 4000 W (4,0 kW)

• Puissance de sortie maximale : 4000 VA

• Courant de sortie AC maximal : 8 A

• Raccordement réseau : triphasé 3~ NPE 230 V / 400 V (ou 220 V / 380 V selon configuration)

• Plage de tension AC : 154 – 280 V

• Fréquence : 50 / 60 Hz (plage admissible 45 – 66 Hz)

• Facteur de puissance (cos φ) : 0,7 – 1 (inductif / capacitif)

🔋 Mode secours (PV Point)

• Puissance de sortie en secours : 3000 VA

• Courant de sortie en secours : 13 A (monophasé 220 / 230 V)

• Temps de commutation (bascule sur PV Point en cas de coupure) : ≤ 15 s

• Fréquence en mode secours : 53 Hz

🔋 Raccordement Batterie (optionnel)

• Tension batterie DC minimale : 160 V

• Tension batterie DC maximale : 700 V

📐 Données générales / mécaniques / environnementales

• Dimensions (L × H × P) : 474 × 530 × 165 mm

• Poids : 15,61 kg

• Indice de protection : IP66 (adapté intérieur / extérieur)

• Conception : sans transformateur (transformerless)

• Refroidissement : refroidissement actif (air régulé)

• Consommation la nuit : < 10 W

• Plage de fonctionnement – température : –25 °C à +60 °C

• Humidité admissible : 0 – 100 %

• Altitude maximale d’installation : jusqu’à 3000 – 4000 m selon version / pays

📈 Rendement

• Rendement maximal (PV → réseau) : 98,2 %

• Rendement “européen” (ηEU) : 97,2 %

• Rendement MPP (suivi point de puissance maximale) : 99,9 %

✅ Protections & fonctionnalités

• Sectionneur DC intégré

• Protection contre inversion de polarité DC

• Mesure d’isolation DC intégrée

• Conformité aux normes standards

🌐 Connectivité & communication

• Interfaces : WLAN + 2× Ethernet LAN

• Protocoles supportés : Modbus TCP (SunSpec), Modbus RTU, API JSON

• Serveur Web / datalogger intégré (monitoring & gestion énergie)

• Nombre d’E/S numériques : 6 I/O + 6 entrées numériques (télécommande, gestion énergie, commande centralisée)

---
