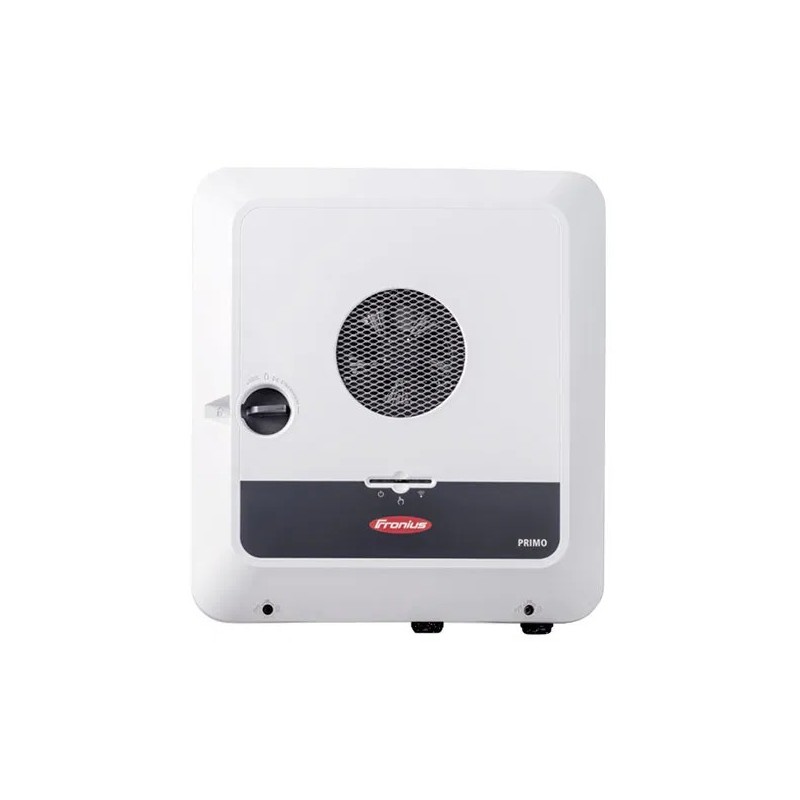

FRONIUS - Primo GEN24 10.0 Plus - Onduleur hybride monophasé

Caractéristiques techniques :

Données d’entrée (DC photovoltaïque)

• Nombre de trackers MPP : 2

• Courant d’entrée maximal : 22 A / 22 A

• Courant de court-circuit maximal des chaînes PV : ≈ 41,25 A / 36 A

• Plage de tension DC : 65 V – 600 V

• Tension de démarrage (injection) : 80 V

• Tension nominale DC : 400 V

• Plage MPP : 260 V – 480 V

• Plage MPP utilisable : 65 V – 480 V

• Nombre de connexions DC : 2 + 2

• Puissance crête PV maximale : 15 kW

---

Données de sortie (AC)

• Puissance nominale : 10 kW

• Puissance maximale apparente : 10 kVA

• Courant AC max : 45,45 A

• Réseau : monophasé 220 / 230 V

• Plage de tension AC : 155 V – 270 V

• Fréquence : 50 / 60 Hz

• Plage de fréquence : 45 – 65 Hz

• Facteur de puissance : 0,8 (inductif) à 1 (capacitif)

---

Mode secours « PV Point »

• Puissance continue maximale : 3 000 VA

• Courant nominal en secours : 13 A

• Temps de commutation (connexion au PV Point) : ≃ 20 s

• Fréquence en mode secours : 53 Hz

---

Raccordement batterie (hybride)

• Courant d’entrée batterie max : 22 A

• Plage de tension batterie : 150 V – 455 V

• Puissance charge / décharge max : ≈ 10,36 kW

---

Rendement

• Rendement maximal : ≈ 97,3 %

• Rendement « européen » (à différents points de tension) : autour de 96,5 % à 97,2 % selon la tension d’entrée

• Rendement au MPPT : ≈ 99,74 %

---

Données physiques & environnementales

• Dimensions : 595 × 529 × 180 mm

• Poids : 21 kg (≈ 26,05 kg avec emballage)

• Classe de protection : IP66

• Refroidissement : air régulé (ventilateur)

• Consommation en veille : ≈ 9 W

• Température de fonctionnement : –40 °C à +60 °C

• Humidité admissible : 0 – 100 % (sans condensation)

• Altitude maximale d’utilisation : 4000 m

• Niveau sonore : 51 dB(A)

---

Connectivité et communications

• Connecteurs PV : bornes « push-in » pour 4 × DC+ et 4 × DC- (2,5–10 mm²)

• Connecteurs batterie : bornes « push-in » 1 × BATT+ et 1 × BATT- (2,5–10 mm²)

• Connecteurs AC : bornes à ressort 3 pôles + bornes PE à vis

• Communication : Wi-Fi, Ethernet, datalogger intégré, interfaces Modbus TCP/RTU, API Fronius, serveur web embarqué

---

Fonctions & technologies

• SuperFlex Design : deux trackers MPP + large plage de tension DC → grande flexibilité de dimensionnement PV

• Dynamic Peak Manager : algorithme MPPT dynamique, optimisé pour l’ombrage

• Multi-Flow Technology : gestion simultanée des flux d’énergie PV, batterie et maison

• Fonction Full Backup : possibilité d’alimenter tout le foyer en secours via batterie + PV (nécessite des composants externes)

• PV Point : prise de secours intégrée pour des charges critiques

• Mises à jour logicielles : possibilité d’évoluer (gestion batterie, secours complet…) via mise à jour

• Refroidissement actif : ventilateur pour maintenir la température interne et optimiser la durée de vie

---

Compatibilité batterie

• Compatible avec des batteries haute tension, par exemple : BYD Battery-Box Premium HVS / HVM, LG RESU FLEX

---

Sécurité & normes

• Protection contre les surtensions (DC / AC)

• Conformité aux normes de sécurité et aux certifications requises pour les onduleurs hybrides
