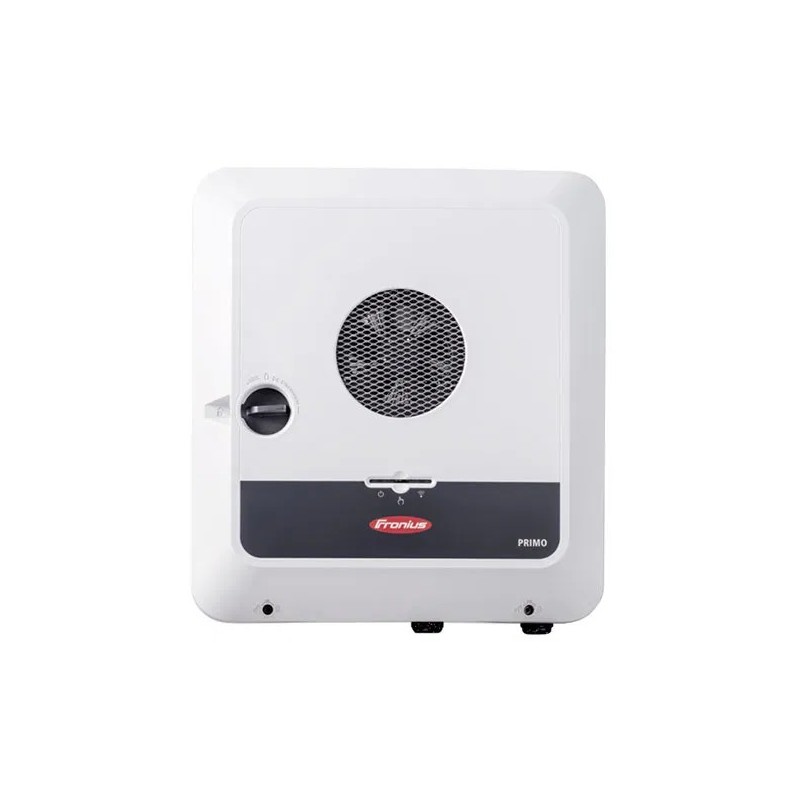

FRONIUS - Primo GEN24 6.0 - Onduleur monophasé

Caractéristiques électriques

• Nombre de trackers MPP : 2

• Courant d’entrée DC maximal : 22 A / 12 A (suivant les entrée)

• Courant de court-circuit max du champ PV : 41,25 A / 22 A

• Plage de tension d’entrée DC : 65 V – 600 V

• Tension de démarrage de l’injection DC : 80 V

• Tension d’entrée nominale : 400 V

• Plage de tension MPP (tracking) : 230 V – 480 V (plage utilisable de 65 à 480 V)

• Nombre de connexions DC : 2 + 2

• Puissance max du générateur PV (DC) : ≈ 9 kWc

Sortie AC

• Puissance nominale AC : 6 000 W

• Puissance max de sortie (VA) : 6 000 VA

• Demande maximum du réseau (injecté depuis le secteur) : 6 000 VA

• Courant de sortie AC maximal : ~27,5 A

• Tension AC nominale : monophasé 220 / 230 V (1~ NPE)

• Plage de tension AC : 155 – 270 V

• Fréquence : 50 / 60 Hz (plage 45 – 65 Hz)

• Facteur de puissance (cos φ) : 0,8 à 1 (inductif / capacitif)

Fonction “PV Point” (alimentation secours DC → AC)

• Puissance de sortie PV Point : 3 000 VA

• Courant de sortie PV Point : 13 A

• Couplage : 1~ NPE 220 / 230 V

• Temps de commutation PV Point : jusqu’à 15 s

• Fréquence en mode secours (PV Point) : 53 Hz

---

Efficacité

• Rendement maximal (PV → réseau) : ~97,6 %

• Rendement européen (ηEU) : différents paliers selon la tension d’entrée (par exemple ≈ 96,1‑97,1 %)

• Efficacité de suivi MPPT : très élevée (~99,9 %)

---

Caractéristiques générales / mécaniques

• Dimensions : 474 mm (largeur) × 530 mm (hauteur) × 165 mm (profondeur)

• Poids : ~15,38 kg

• Classe de protection : IP66 (protégé contre la poussière et jets d’eau)

• Classe de protection électrique : classe 1

• Catégorie de surtension : DC / AC = 2 / 3

• Consommation nocturne : < 10 W

• Refroidissement : actif (ventilation)

• Installation : possible en intérieur ou extérieur

• Plage de température de fonctionnement : –40 °C à +60 °C

• Humidité admissible : 0 à 100 %

• Altitude maximale d’installation : jusqu’à 4 000 m

---

Connectiques

• Connexions DC : bornes “push-in” 2,5 à 10 mm² (4x DC+ et 4x DC–)

• Connexions AC : bornes “push-in” 3 pôles (AC) 2,5 à 10 mm²

• Connexion pour secours (backup) : bornes 1,5 à 10 mm²

• Bornes de terre (PE) : vis, 2,5 à 16 mm² et plusieurs autres selon les pôles

---

Communication / gestion de l’énergie

• Datalogger intégré + serveur Web embarqué

• Connectivité : Wi‑Fi & Ethernet

• Interfaces ouvertes : Modbus TCP (SunSpec), Modbus RTU (SunSpec), API Fronius Solar (JSON)

• Gestion intelligente de l’énergie (multi‑flux AC / DC)

---

Fonctionnalités spécifiques

• SuperFlex Design : souplesse de configuration grâce aux deux trackers MPP + large plage de tension DC

• Dynamic Peak Manager : suivi MPP adaptatif, optimise les performances même en cas d’ombrage partiel

• Multi Flow Technology : permet de gérer simultanément plusieurs flux d’énergie (panneaux, batterie, réseau)

• Alimentation de secours (PV Point) : prise de secours alimentée par les panneaux lors d’une coupure réseau

• Possibilité d’évolution via Fronius UP : pour activer plus tard des fonctions comme le stockage batterie, le secours complet, etc.

---

Sécurité et conformité

• Normes / certifications : IEC 62109, IEC 62909, CEI 0‑21, IEC 62116, IEC 61727, entre autres

• Catégorie de surtension définie (DC/AC)

• Émissions sonores : environ 42 dB(A)

• Classe d’émission perturbatrice : B
