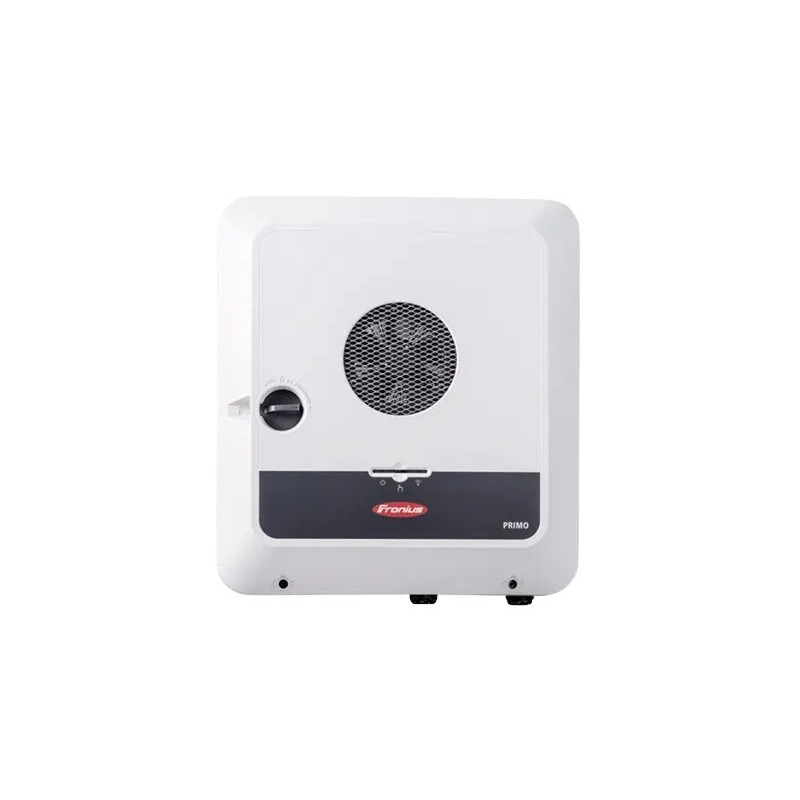

FRONIUS - Primo GEN24 4.0 Plus - Onduleur hybride monophasé

Caractéristiques techniques

Général

• Onduleur hybride monophasé, puissance nominale AC : 4 000 W.

• Poids : ~ 15,38 kg ; dimensions : 474 × 530 × 165 mm.

• Indice de protection : IP66, pour montage intérieur ou extérieur.

• Refroidissement actif (ventilateurs) pour réguler la température.

• Plage de température de fonctionnement : –40 °C à +60 °C.

• Consommation en veille (la nuit) : < 10 W.

• Émissions sonores : 42 dB(A).

---

Entrée PV (DC)

• Deux trackers MPPT.

• Nombre de connexions DC PV : 4+4 (push-in).

• Tension d’entrée PV : 65 – 600 V pour les modules.

• Puissance maximale admissible du générateur PV : environ 6 kWc.

---

Sortie AC / Secours

• Sortie AC : monophasé 220/230 V, courant maximal ~25,8 A.

• Plage de tension AC : 155 – 270 V ; fréquence : 50 / 60 Hz ; facteur de puissance réglable entre 0,8 et 1.

• Fonction “PV-Point” : prise de secours pouvant fournir jusqu’à 3 000 VA et 13 A, avec commutation en ~15 s.

• Full Backup : possibilité de fournir un secours complet (via batterie + dispositif de commutation), avec commutation en ~10 s.

---

Raccordement Batterie

• Une seule entrée batterie (DC) : 1x BATT+ / 1x BATT– (push-in).

• Plage de tension batterie : 150 – 455 V DC.

• Puissance d’entrée / sortie batterie : jusqu’à ~4 140 W selon la batterie.

• Puissance d’entrée AC (charge depuis le réseau, si supportée) : jusqu’à 4 000 W selon la batterie.

---

Efficacité & Technologie

• Très bon rendement : jusqu’à ~97,6 %.

• Algorithme Dynamic Peak Manager : suivi optimal du point de puissance maximale, même en cas d’ombres partielles.

• SuperFlex Design : flexibilité dans la conception des chaînes PV grâce aux deux MPPT et à la large plage de tension.

• Multi‑Flow Technology : gestion simultanée des flux d’énergie PV, batterie et réseau — l’onduleur peut charger la batterie ou fournir de l’énergie au foyer tout en alimentant le réseau.

• Fonction Fronius UP : possibilité de mettre à jour le firmware pour activer des fonctions futures.

---

Communication / Monitoring

• Serveur Web intégré + datalogger embarqué.

• Connectivité : Ethernet + Wi-Fi.

• Interfaces ouvertes : Modbus TCP (SunSpec), Modbus RTU, et API Fronius Solar (JSON).

• Compatible avec les plateformes de supervision Fronius (ex. Solar.web) pour le suivi de la production, de l’autoconsommation et du stockage.

---

Sécurité & Normes

• Protection surtension : catégorie 2 sur DC, 3 sur AC.

• Conforme à plusieurs normes de sécurité et réseau (ex. IEC 62109, IEC 62909, CEI 0‑21…).

• Humidité admissible : 0 à 100 %.

• Altitude max d’installation : jusqu’à 4 000 m.

---

Points forts / Avantages

• Hybride : permet d’intégrer une batterie haute tension pour le stockage.

• Secours partiel (PV-Point) + secours complet (Full Backup) selon configuration.

• Flexibilité dans la conception PV et les scénarios d’installation grâce aux deux MPPT.

• Monitoring avancé et connectivité complète.

• Robuste et durable (IP66, refroidissement actif).
