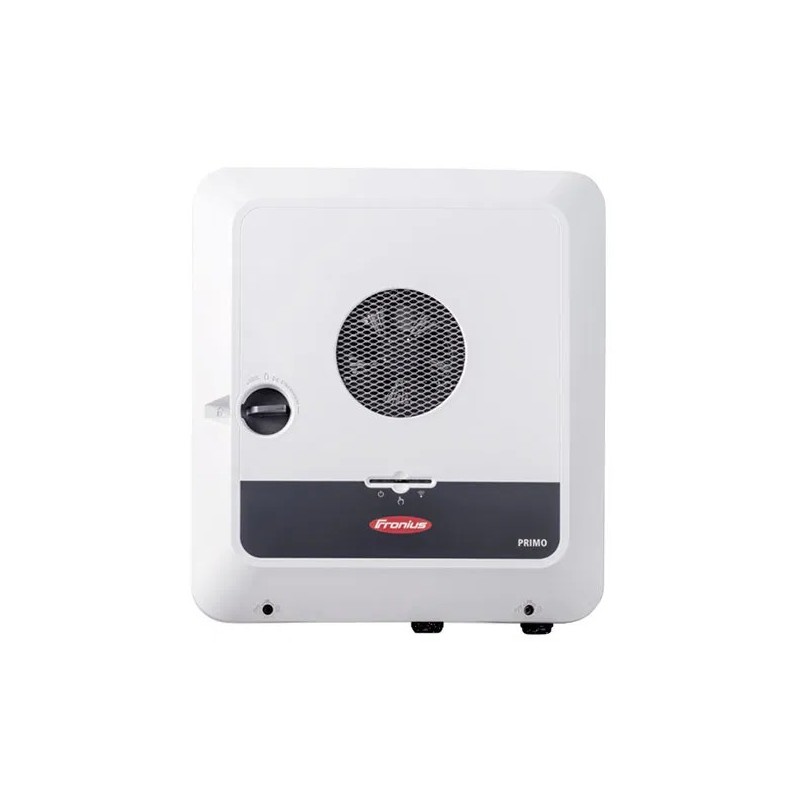

FRONIUS - Primo GEN24 3.6 Plus - Onduleur hybride monophasé

Caractéristiques principales

• Onduleur hybride monophasé (single-phase)

• Puissance nominale : 3,6 kW (3680 W en charge AC, selon la batterie connectée)

• Deux MPPT (deux trackers MPP)

• Conception sans transformateur

• Refroidissement : ventilation régulée (air)

• Installation possible en intérieur ou en extérieur

• Plage de température ambiante : –40 °C à +60 °C

• Humidité de fonctionnement admissible : de 0 % à 100 %

• Altitude maximale d’installation : 4000 m

• Classe de protection : IP66

• Classe de sécurité : Classe 1

• Consommation nocturne : < 10 W

• Catégorie de surtension : 2 (DC) / 3 (AC)

Connexions

• Entrée DC (PV) :

  • Tension d’entrée DC : 65 V à 600 V (selon conditions)

  • Plage MPP utilisable : 200 V à 530 V

  • Courant d’entrée maximal : ~22 A sur un des MPPTs, selon configuration

  • 2+2 connecteurs DC (4 bornes DC+ / 4 bornes DC-) via bornes à ressort push-in (2,5 – 10 mm²)

• Connexion batterie DC :

  • 1 × BATT+ et 1 × BATT– via bornes push-in (2,5 – 10 mm²)

• Sortie AC :

  • 3 pôles AC via bornes à ressort push-in (2,5 – 10 mm²)

  • Bornes pour alimentation de secours (backup) : 3 pôles, bornes push-in 1,5 – 10 mm²

  • Bornes de protection (PE) : 2 bornes à vis (2,5 – 16 mm²) + 3 bornes 2,5 – 10 mm²

Fonctionnalités d’alimentation de secours

• Mode PV Point : un point de commutation PV permet d’alimenter en secours à partir des modules photovoltaïques.

• Mode Full Backup : permet une alimentation de secours via la batterie, nécessite des composants externes (commutation réseau) selon usage.

Compatibilité Batterie

• Compatible avec certaines batteries : par exemple, Battery-Box Premium HVS/HVM (BYD), et LG FLEX, selon version.

Emissions et bruit

• Émissions sonores : environ 42 dB(A)

• Classe d’émission perturbatrice (EMI) : classe B

Poids et Dimensions

• Hauteur : 530 mm

• Largeur : 474 mm

• Profondeur : 165 mm

• Poids : 15,38 kg

• Poids avec emballage : 19,0 kg
