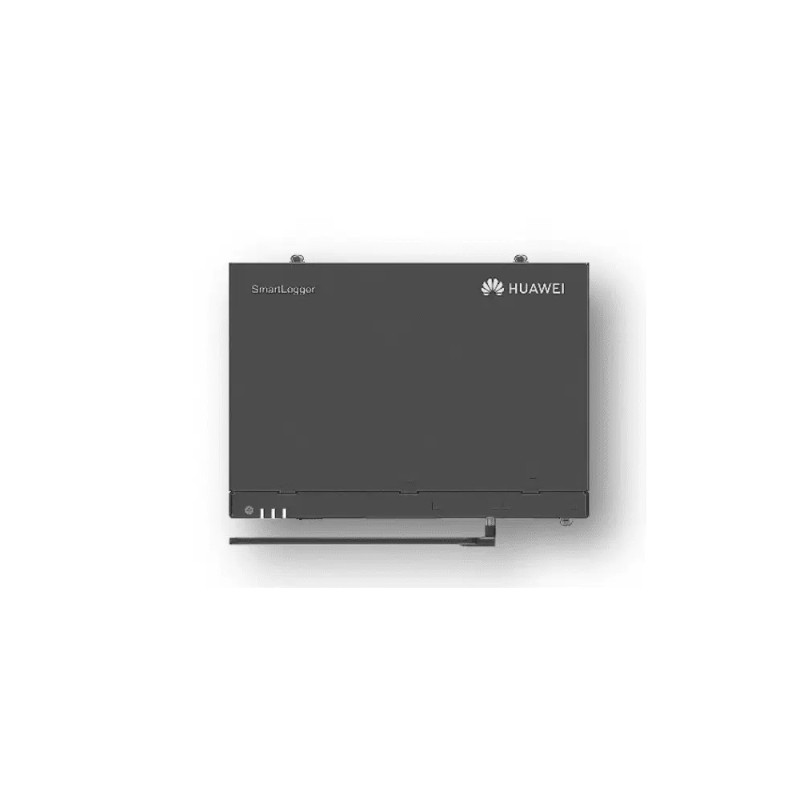

HUAWEI - Smart Logger 3000A01

Fonctions principales

• Collecte des données : Agrège en temps réel les données de fonctionnement des onduleurs Huawei, des capteurs de température, irradiance et des compteurs d'énergie.

• Transmission des données : Assure une liaison vers des plateformes de supervision (ex. : FusionSolar) via des connexions Ethernet, RS485 ou 4G (modem optionnel).

• Supervision multi-équipements : Gère simultanément la communication avec jusqu’à 80 onduleurs.

• Interface locale et distante : Configuration locale via écran LCD ou à distance via une interface Web conviviale.

• Compatibilité étendue : Fonctionne avec les systèmes de monitoring tiers via des protocoles standards (Modbus RTU/TCP).

Caractéristiques techniques

• Modèle : Smart Logger 3000A01EU

• Capacité de gestion : Jusqu'à 80 onduleurs connectés

• Ports de communication :

  • 3 ports RS485 pour la connexion aux onduleurs, capteurs, et compteurs

  • 1 port Ethernet RJ45 pour connexion réseau

  • Port USB pour mise à jour du firmware

  • Option 4G via dongle externe

• Protocoles supportés :

  • Modbus RTU / Modbus TCP

  • Protocole propriétaire Huawei pour les onduleurs

• Mémoire de stockage :

  • Capacité de stockage local : enregistrement jusqu’à 1 an de données

  • Sauvegarde automatique vers le cloud

• Affichage :

  • Écran LCD pour affichage des statuts et informations clés

• Alimentation :

  • Tension d’entrée : 24 V DC (plage de fonctionnement : 12–24 V DC)

  • Consommation électrique : <15 W

• Plage de température de fonctionnement : -30 °C à +60 °C

• Indice de protection : IP20 (à installer dans une armoire ou un environnement protégé)

• Montage : Rail DIN ou fixation murale

Fonctionnalités avancées

• Détection des défauts : Surveillance en temps réel des alarmes système et des anomalies réseau.

• Synchronisation de l’heure : Synchronisation automatique via NTP pour garantir l’exactitude des données horodatées.

• Mise à jour à distance : Firmware upgradable à distance pour maintenir le système à jour.

• Gestion des périphériques : Intégration possible avec des compteurs d'énergie et capteurs environnementaux pour une analyse plus précise du rendement.

Applications typiques

• Installations solaires commerciales et industrielles

• Centrales solaires au sol ou en toiture

• Parcs photovoltaïques multi-onduleurs

• Sites nécessitant un reporting précis pour des objectifs de performance énergétique
