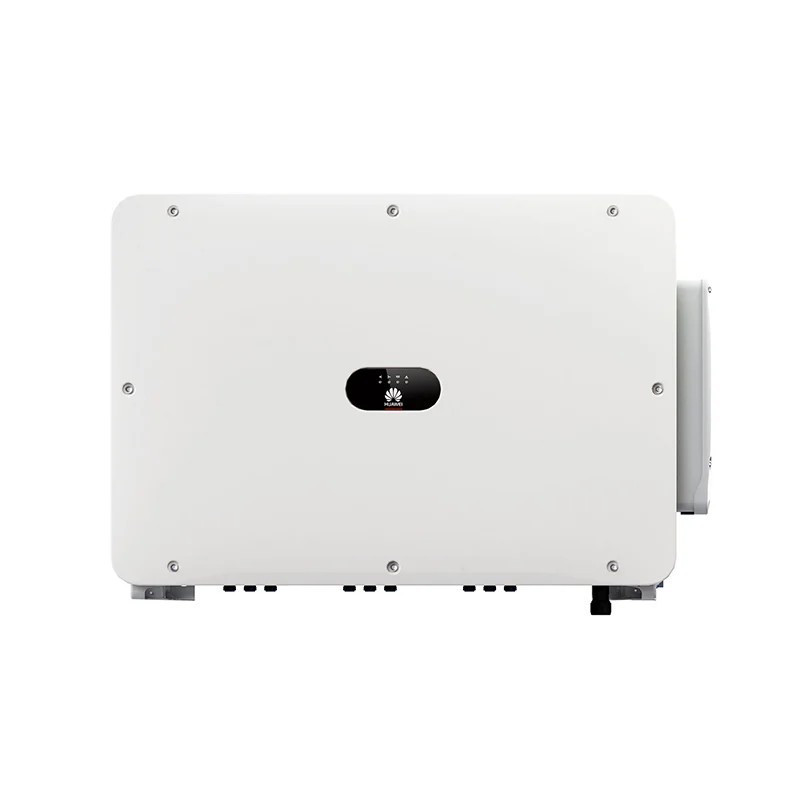

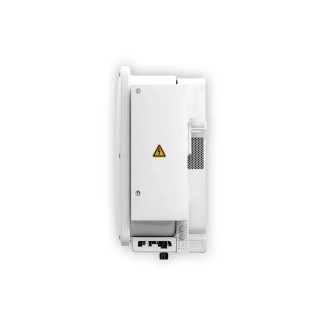

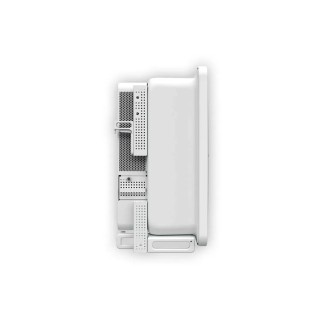

HUAWEI - Onduleur SUN2000 115KTL M2 (125 kVa) 10MPPT

Caractéristiques Techniques – Huawei SUN2000‑115KTL‑M2

Général

• Type : Onduleur photovoltaïque string triphasé

• Puissance nominale (AC) : 115 kW

• Puissance apparente maximale (AC) : 125 kVA

• Nombre de MPPT : 10

• Entrées DC : 20 (2 par MPPT)

• Rendement maximal : jusqu’à 98,8 % (@480 V)

• Rendement européen : ≈ 98,6 % (@480 V), ≈ 98,4 % (@400 V)

---

Entrée (DC)

• Tension maximale d’entrée : 1 100 V

• Tension minimale de démarrage : 200 V

• Plage de fonctionnement MPPT : 200 V à 1 000 V

• Courant maximal par MPPT : jusqu’à ~30 A

• Courant par chaîne : ~20 A

---

Sortie (AC)

• Tension de sortie : 400 V ou 480 V triphasé

• Fréquence : 50 Hz / 60 Hz

• Courant nominal de sortie : ~166 A (@400 V) ou ~138 A (@480 V)

• Courant maximal de sortie : ~182 A (@400 V) ou ~152 A (@480 V)

• Facteur de puissance réglable : de 0,8 en avance (capacitif) à 0,8 en retard (inductif)

• THD (distorsion harmonique totale) : < 3 %

---

Sécurité & Fiabilité

• Protection contre surtensions : parafoudres intégrés AC/DC (Type II)

• Protection anti‑îlotage

• Surveillance et diagnostic des chaînes PV

• Surveillance intelligente de chaque string

• Détection d’isolement, protection surtension, protection polarité inversée

• Design sans fusibles, facilitant la maintenance

---

Connectivité & Supervision

• Interfaces : RS485, USB, MBUS

• Connectivité : WLAN (via dongle), Bluetooth, option 4G

• Monitoring : application mobile FusionSolar (LEDs, app/web), diagnostic I‑V Curve

• Mesure directe du réseau avec enregistreur et dongle en option

---

Mécanique & Conditions d’Utilisation

• Dimensions : env. 1 035 × 700 × 365 mm

• Poids : env. 93 kg

• Indice de protection : IP66 (résistant aux intempéries et à la poussière)

• Refroidissement : air intelligent / convection naturelle

• Température de fonctionnement : -25 °C à +60 °C

• Altitude maximale d’utilisation : jusqu’à 4 000 m

• Consommation en veille (nuit) : < 3,5 W

---

Garantie & Application

• Garantie fabricant : 5 ans (extensions possibles)

• Applications typiques : installations photovoltaïques commerciales / industrielles de moyenne à grande taille, toitures solaires, centrales au sol
