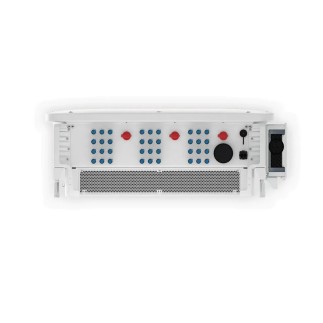

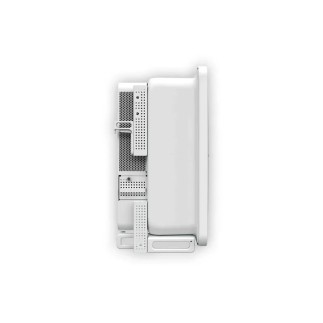

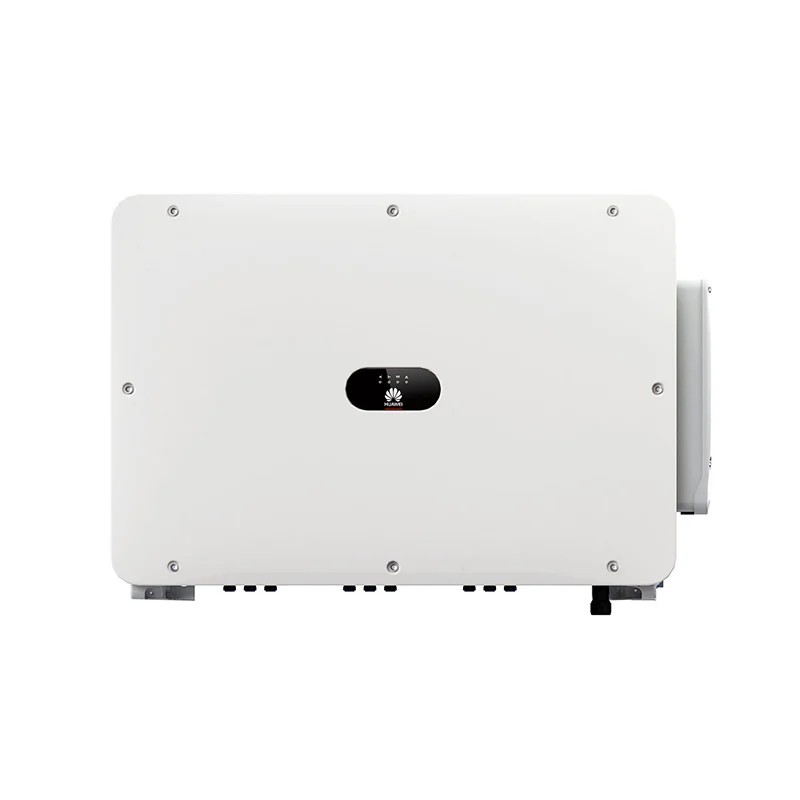

HUAWEI - Onduleur SUN2000 100KTL M2 (110 kVa) 10MPPT

1. Caractéristiques générales

• Type : Onduleur photovoltaïque triphasé (string)

• Puissance nominale AC : 100 kW

• Puissance apparente maximale : 110 kVA

• Nombre de MPPT : 10

• Nombre d’entrées DC (strings) : 20 (2 chaînes par MPPT)

• Rendement maximal : jusqu’à 98,8 % (selon tension)

• Rendement européen : environ 98,4 % à 400 V, 98,6 % à 480 V

---

2. Entrée (DC)

• Tension d’entrée maximale : 1 100 V

• Tension de démarrage minimale : 200 V

• Plage de fonctionnement MPPT : 200 V à 1 000 V

• Tension nominale d’entrée : environ 600 V (400 V réseau) ou 720 V (480 V réseau)

• Courant maximal par MPPT : ~30 A

• Courant maximal par chaîne : ~20 A

• Courant de court‑circuit maximal par MPPT : jusqu’à 40 A

---

3. Sortie (AC)

• Tension nominale de sortie : 220/230 V (phase), 380/400 V ou 480 V (ligne), triphasé + (N) + PE selon configuration

• Fréquence : 50 Hz / 60 Hz

• Courant nominal de sortie : env. 144 A @ 400 V, 120 A @ 480 V

• Courant maximal de sortie : env. 160 A @ 400 V, 133 A @ 480 V

• Facteur de puissance : réglable entre 0,8 inductif et 0,8 capacitif

• Distorsion harmonique totale (THD) : < 3 %

---

4. Sécurité & Protection

• Protection contre les arcs électriques (AFCI) : intégrée

• Parafoudres DC et AC (Type II, voire Type I/II en option)

• Protection anti‑îlotage (anti‑islanding)

• Protection contre les surtensions, surintensités, polarité inversée

• Surveillance intelligente au niveau des chaînes PV

• Détection d’isolement DC, unité de surveillance de courant résiduel (RCMU)

• Pas de transformateur (transformerless)

---

5. Connectivité & Surveillance

• Affichage local : LEDs + câble USB + application (ex. FusionSolar)

• Communication : MBUS et RS485

• Connectivité réseau : options WLAN, dongle 4G (selon version)

• Fonctionnalités intelligentes : diagnostic I‑V Curve, gestion et surveillance de chaque string

---

6. Données mécaniques & environnementales

• Dimensions (L × H × P) : 1 035 mm × 700 mm × 365 mm

• Poids : environ 93 kg

• Indice de protection : IP66 (résistant aux intempéries, poussière, humidité)

• Refroidissement : air « intelligent »

• Température de fonctionnement : –25 °C à +60 °C

• Altitude maximale : jusqu’à 5 000 m (dérating au-delà de 4 000 m)

• Humidité relative : 0 % à 100 % sans condensation

• Connecteurs : DC via Amphenol Helios H4 (ou MC4 selon version), AC via bornes étanches

---

7. Applications typiques

Cet onduleur est particulièrement bien adapté aux installations photovoltaïques commerciales ou industrielles de moyenne à grande taille, grâce à ses nombreuses MPPT, son rendement élevé, sa robustesse environnementale et ses capacités avancées de surveillance et de sécurité.
