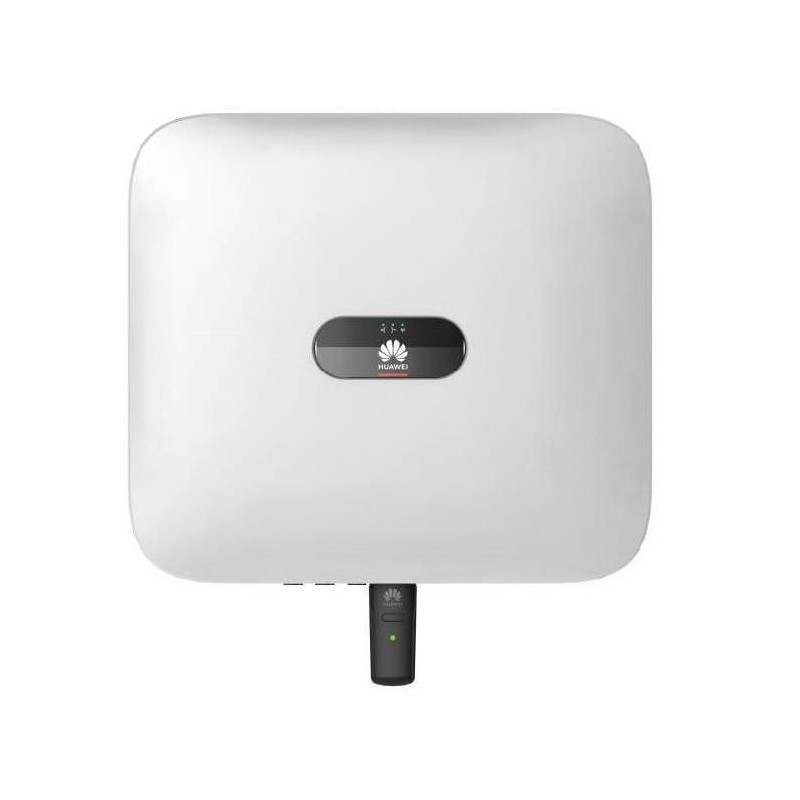

HUAWEI - Onduleur SUN2000 8KTL triphasé M1 (8.8 kVa) 2MPPT

1. Caractéristiques générales

• Type : Onduleur solaire triphasé (hybride), prêt à intégrer une batterie (Backup)

• Puissance nominale (AC) : 8 kW (≈ 8 800 VA)

• Nombre de MPPT : 2 (1 chaîne PV par MPPT)

• Rendement maximal : environ 98,6 %

• Rendement européen : environ 98 %

---

2. Entrée (DC) & Photovoltaïque

• Puissance PV maximale recommandée : ~12 000 Wp

• Tension d’entrée maximale : jusqu’à 1 100 V

• Tension de démarrage (MPPT) : ~200 V

• Plage de fonctionnement MPPT : ~140 à 980 V

• Courant d’entrée max. par MPPT : ~13,5 A (cours secondaires signalés entre ~11 A et ~19,5 A selon versions)

• Courant de court-circuit maximal par MPPT : environ 15 à 19,5 A

---

3. Sortie (AC)

• Tension de sortie : 220/230 V (phase) / 380/400 V (ligne), triphasé + (N) + PE selon configuration

• Fréquence : 50 Hz / 60 Hz

• Courant nominal de sortie : environ 13,5 A

• Facteur de puissance : réglable de 0,8 (capacitif) à 0,8 (inductif)

• Distorsion harmonique totale (THD) : < 3 %

---

4. Sécurité & Fiabilité

• Parafoudres intégrés (DC/AC, Type II)

• Protection contre l’îlotage (anti‑islanding)

• Protection anti‑polarité inversée (DC)

• Surveillance d’isolement (isolation monitoring)

• Détection d’arc (AFCI – arc-fault protection)

• Surveillance du courant résiduel (RCD)

• Protection contre surtensions, surintensité, court-circuits AC, surtension AC

• Récupération PID, commandes d'ondulation (ripple control), gestion intelligente

---

5. Connectivité & Supervision

• Écran : Voyants LED

• Communication : RS485

• Connectivité réseau :

  • WLAN intégré (Smart Dongle‑WLAN)

  • Ethernet (via Dongle)

  • Option 4G / 3G / 2G (via Dongle)

• Monitoring intelligent : via app FusionSolar (app mobile et web), affichage LED, diagnostic avancé

---

6. Données Mécaniques & Environnementales

• Dimensions (L × H × P) : ~525 × 470 × 146,5 mm (avec supports)

• Poids : ~17 kg (avec la plaque de montage)

• Indice de protection : IP65 (résistant poussières, pluie, humidité, usage extérieur)

• Refroidissement : Convection naturelle (sans ventilateur)

• Température de fonctionnement : de –25 °C à +60 °C (dérating au-delà de 45 °C)

• Humidité relative : 0 % à 100 % (sans condensation)

• Altitude maximale : jusqu’à ~4 000 m (avec dérating au-delà)

• Consommation nocturne : < 5,5 W

---

7. Fonctionnalités de Batterie & Mode Secours

• Fonction hybride : Compatible avec système de stockage Huawei (Smart String ESS, batteries LUNA, Backup Box B1)

• Puissance de charge batterie : jusqu’à 10 000 W

• Puissance de décharge (backup off-grid) : jusqu’à 3 300 VA (en mode secours) (selon configurations ; parfois jusqu’à 8 800 VA selon modèle)

• Interface de sauvegarde (mode off-grid) : Backup Box B1 (en option)

---

8. Applications typiques

• Installations photovoltaïques résidentielle ou petite échelle

• Idéal pour les sites nécessitant gestion intelligente, sécurités avancées (AFCI, SPD...) et capacité de secours ou stockage ultérieur

• Compact, léger, facile à installer (prototype Plug & Play)
