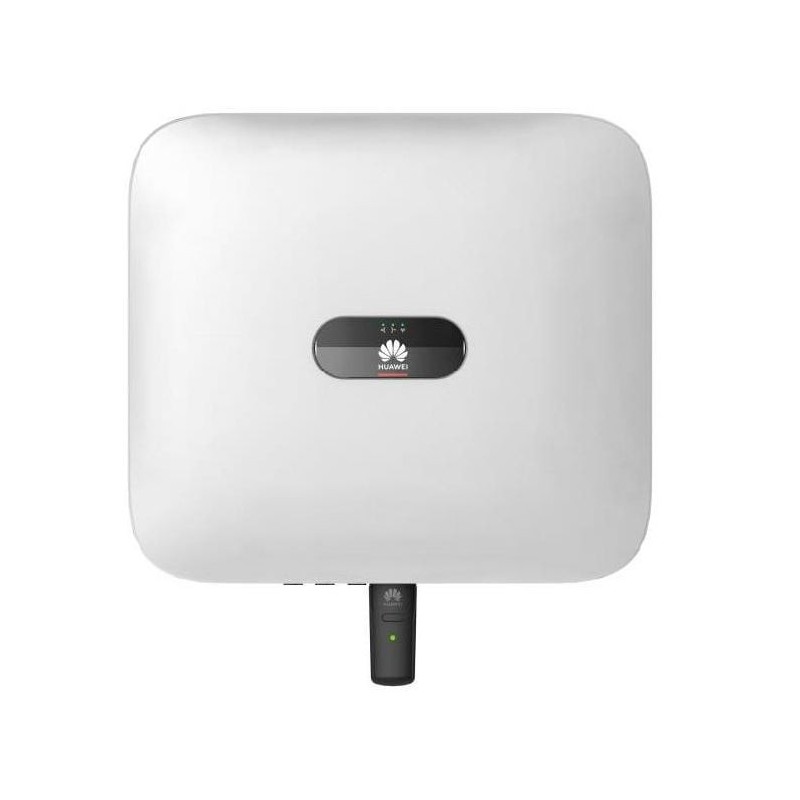

HUAWEI - Onduleur SUN2000 6KTL triphasé M1 (6.6 kVa) 2MPPT

Caractéristiques techniques – Huawei SUN2000‑6KTL‑M1

1. Général

• Type : Onduleur photovoltaïque hybride triphasé, prêt à gérer une alimentation de secours.

• Puissance nominale AC : 6 000 W (≈ 6 kW)

• Puissance apparente maximale : 6 600 VA (≈ 6,6 kVA)

• Nombre de MPPT : 2

• Rendement maximal : jusqu’à 98,6 %

• Rendement européen (pondéré) : environ 97,7 %

2. Entrée (DC)

• Puissance PV maximale recommandée : ~9 000 Wp

• Tension d’entrée nominale : environ 600 V

• Tension d’entrée maximale : jusqu’à 1 100 V

• Tension de démarrage MPPT : à partir de 200 V

• Plage de fonctionnement MPPT : entre 140 V et 980 V

• Courant d’entrée maximum par MPPT : jusqu’à 13,5 A

• Courant de court-circuit maximum par MPPT : jusqu’à 19,5 A

• Configuration des chaînes : 1 chaîne PV par MPPT (2 chaînes au total)

3. Sortie (AC)

• Tension de sortie nominale : 220/380 V ou 230/400 V (triphasé + (N) + PE)

• Fréquence : 50 Hz / 60 Hz

• Courant de sortie maximal : environ 10,1 A

• Facteur de puissance : réglable entre 0,8 inductif et 0,8 capacitif

• Distorsion harmonique totale (THD) : ≤ 3 %

4. Sécurité & Fiabilité

• Refroidissement : par convection naturelle (silencieux)

• Protection : contre les surtensions (SPD AC + DC), protection anti‑îlotage, polarité inversée, isolement, arcs électriques (AFCI), surintensité, court-circuit, RCMU, PID recovery et ripple control intégrés.

5. Gestion hybride & Batterie

• Compatibilité : peut être couplé à des systèmes de stockage Huawei (Smart String ESS, 5 kWh – 30 kWh).

• Puissance de charge : jusqu’à 10 000 W

• Puissance de décharge (mode secours / backup) : jusqu’à 6 600 W

6. Connectivité & Supervision

• Interfaces : LED (affichage local), RS485, WLAN intégré, Ethernet via dongle, 4G/3G/2G via dongle optionnel

• Monitoring : application mobile et web FusionSolar, surveillance intelligente des chaînes PV

7. Mécanique & Environnement

• Dimensions (L × H × P) : ~525 × 470 × 146,5 mm

• Poids : environ 17 kg

• Indice de protection : IP65 (étanchéité à la poussière et à l’eau)

• Température de fonctionnement : –25 °C à +60 °C (avec réduction de puissance au-delà de 45 °C)

• Altitude maximale d’utilisation : jusqu’à 4 000 m (avec dérating au-delà de 3 000 m)

• Consommation nocturne : < 5,5 W

8. Domaines d’application

• Installations résidentielles ou de petite à moyenne taille, nécessitant un onduleur compact, efficace, silencieux, hybride, avec des fonctions de secours, de supervision intelligente et une large compatibilité réseau.
