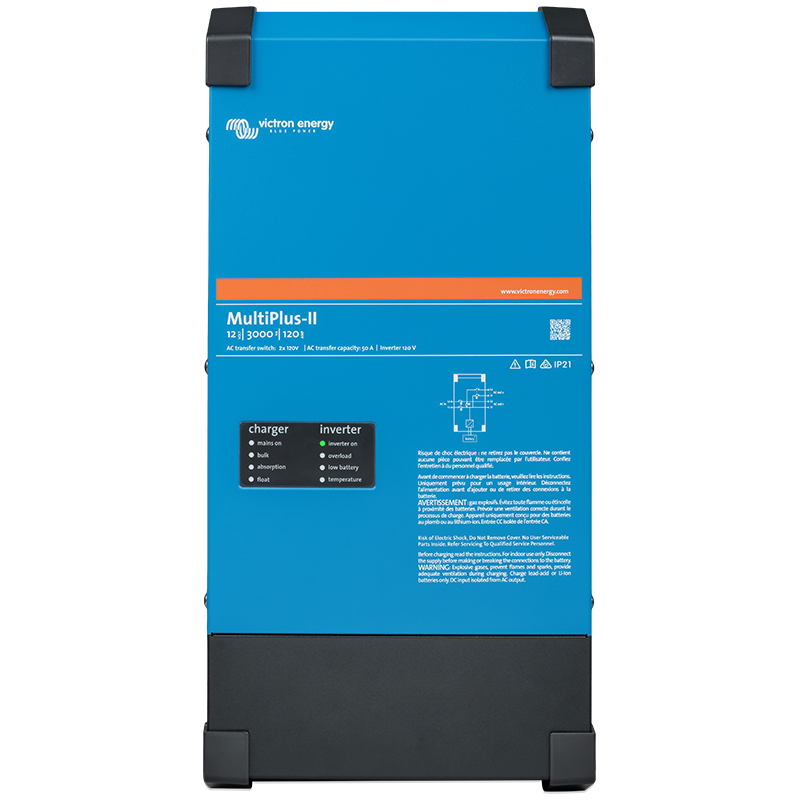

Le MultiPlus-II 2x 120 V est la solution parfaite dans un seul boitier pour des applications standard nord-américaines en Phase divisée de 50 A 120/240 VCA. Qu’il soit alimenté par la puissance de quai ou un générateur, le MultiPlus-II 2x 120 V peut accepter et passthrough (le convertisseur/chargeur est allumé, mais la partie convertisseur est désactivée, de sorte que l’énergie provient de l’entrée CA) les deux lignes d’une alimentation de 120/240 V, et il peut utiliser la totalité des 50 A pour la recharge et les charges consommatrices CA. Lorsqu’elle est raccordée à une alimentation monophasée de 120 V, l’entrée L1 du MultiPlus-II 2x 120 V acceptera la puissance entrante pour la recharge et le passthrough, en combinant les sorties L1 et L2 pour une monoPhase de 120 V sur chaque ligne.
Le MultiPlus commute en mode convertisseur lorsqu’aucune source CA n’est disponible. La sortie du convertisseur est également monophasée à 120 V. En mode convertisseur, le MultiPlus-II 2x 120 V connecte ensemble les deux lignes de sortie L1 et L2 afin de fournir 120 VCA aux charges de chaque ligne. C’est pourquoi, dans tous les cas de connexion, les deux côté d’un tableau de distribution seront alimentés avec 120 V. Cependant, une puissance de 240 VCA n’est disponible que si le MultiPlus est alimenté par une source en Phase divisée de 120/240 VCA. Cela empêche des charges lourdes telles que des chauffe-eau ou des climatiseurs de 240 V de décharger la batterie.
Le MultiPlus-II 2x 120 V dispose de toutes les fonctions prévues par notre gamme polyvalente de convertisseur/chargeur, telles que les fonctions Contrôle de puissance, PowerAssist, limite de courant d'entrée, deux sorties CA, ainsi que la possibilité de configuration en mode parallèle ou triphasée pour des systèmes VE.Bus de plus grande capacité. Il est adapté aux Batteries LiFePO4 et à une grande variété d’autres technologie de batterie.
Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple
Humidité maximale
95 %
Couleur
Blue (RAL 5012)
Hauteur
578 mm
Largeur
275 mm
Sécurité
EN-IEC 60335-1,EN-IEC 60335-2-29,UL 458
Catégorie de protection
IP22
Tension
24V
Tension nominale de la batterie
24 V
Plage de tension d'entrée CC
[19, 33] VDC
Tension de sortie CA
120 VAC
Puissance continue VA à 25°C
3,000 VA
Puissance continue W à 25°C
2,400 W
Puissance continue W à 40°C
2,200 W
Puissance continue W à 65°C
1,700 W
Puissance de crête nominale
5,500 W
Efficacité maximale
94 %
Puissance à vide
11 W
Puissance à videAES
8 W
Puissance à videSearch
4 W
Relais programmable
AC rating: 120V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC
Port de communication
VE.Bus
Borne à distance
On / Off
Borne de relais
Screw terminal 3-pole
Profondeur
148 mm
ÉmissionImmunity
EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3
Tension de charge d'absorption
28.8 VDC
Tension de charge de maintien (Float)
27.6 VDC
Capteur de température
Included
Courant nominal du commutateur de transfert
50 A
aCOutputFréquence
60 Hz
aCInputFréquenceRange
[45, 65] Hz
Tensions de chargetorage
26.4 VDC
Algorithme de charge
Adaptive, 4-stage
Courant de charge maximal de la batterie
70 A
Programmation par ordinateur
1
fanAssistRefroidissement
1
Borne à distanceType
Screw terminal two pole
Type de borne VE.Bus
Two RJ45 terminals
Port de communicationGeneral
1
Connexion batterieTerminalType
M8 bolts (two for positive and two for negative connection)
Sortie auxiliaire
1
Courant d'entrée CA max.
50 A
Puissance d'injection apparente max.
2,500 VA
Nombre d'entrées CA
1
Contrôle de puissanceAndAssist
1
Plage de Tension d'entrée CASplit
[180, 280] VAC
Plage de Tension d'entrée CASingle
[90, 140] VAC
Puissance à vide AES
8 W
Puissance à vide mode recherche
4 W
Immunité aux émissions
EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3
Fréquence de sortie CA
60 Hz
Plage de fréquence d'entrée CA
[45, 65] Hz
Tension de charge de stockage
26.4 VDC
Refroidissement assisté par ventilateur
1
Type de borne de connexion CA
Screw terminals 21 mm² (4 AWG)
Type de borne à distance
Screw terminal two pole
Port de communication général
1
Type de borne de connexion de batterie
M8 bolts (two for positive and two for negative connection)
Contrôle de puissance et PowerAssist
1
Plage de tension d'entrée CA (Split-phase)
[180, 280] VAC
Plage de tension d'entrée CA (Monophasé)
[90, 140] VAC
operatingTempRange
[-40, 65] °C
