RAYVOLT grounding - Clip de mise à la terre

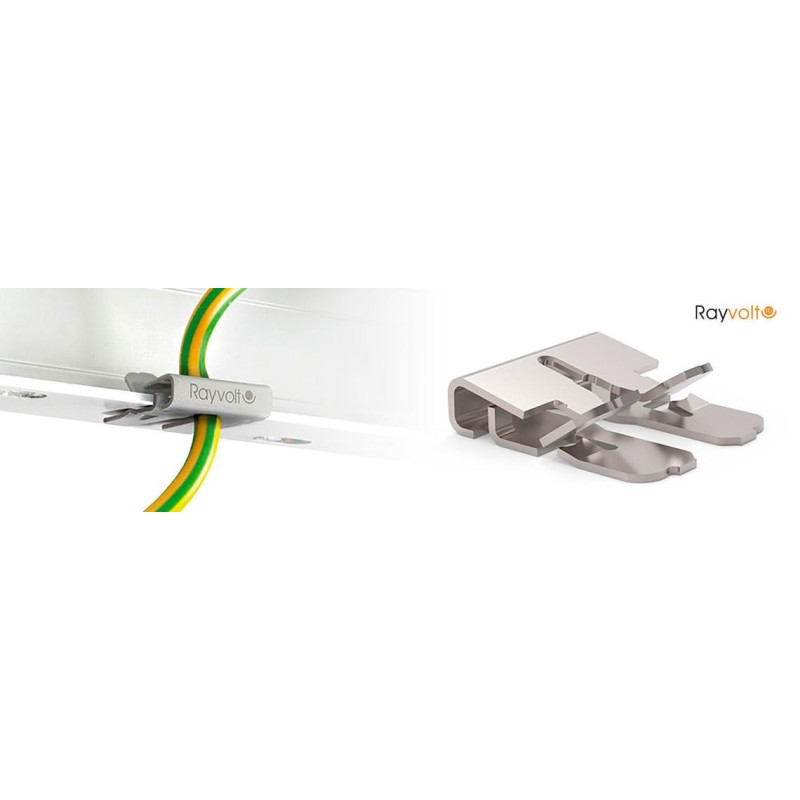

Rayvolt® est un clip de mise à la terre facile et rapide à installer, qui assure la conductivité entre les cadres en aluminium et les câbles électriques blindés.
Le clip Rayvolt® est une agrafe conçue pour assurer la liaison équipotentielle entre le cadre métallique d’un panneau photovoltaïque (ou structure similaire) et le conducteur de terre.
Il permet de dénuder, connecter électriquement et fixer le câble de terre au cadre en une seule opération, sans nécessiter de perçage.
Le positionnement sur le cadre est libre, sans contrainte de distance entre modules. Le symbole de mise à la terre est marqué sur la surface du clip.
Le clip est conçu pour cadres en aluminium d’épaisseur comprise entre 1,5 mm et 2,5 mm, et pour câbles de section 6 mm² (flexible multibrin H07V-K ou câbles cuivre rigide H07V-R). Il répond aux exigences mécaniques et électriques selon les normes IEC 61730-2, IEC 60947-1 et EN60068-2-11 (résistance au brouillard salin, fiabilité, tenue mécanique).
Installation accélérée
• Dénudage, branchement et fixation en une seule opération.
• Positionnement libre sur le cadre.
• IEC61730-2:2007, IEC60947-1:2007 EN60068-2-11: 1999¹
Polyvalence
Compatible avec les cadres en aluminium d’1,5 mm à 2,5 mm d’épaisseur et les câbles flexibles multi-fils de 6 mm² de section (h07v-k6 mm²).
220492006
Références spécifiques
